Das Problem ist nicht das Teil, sondern der Stillstand.
Wenn eine kritische Komponente ausfällt und der OEM sie als abgekündigt bezeichnet, bleiben bekannte Optionen: Restbestände suchen, Händler anrufen, einen 3D-gedruckten Behelf erwägen oder sechs Monate auf eine neue Maschine warten, deren Preis das jährliche Wartungsbudget übersteigen kann.
Keine dieser Optionen rekonstruiert für sich die fehlende Engineering-Definition. Es sind Ausweichlösungen.
Eine Fluke-Umfrage von 2025 unter mehr als 600 leitenden Entscheidern und Instandhaltungsfachleuten in den USA, Großbritannien und Deutschland ergab: 61 % der Hersteller hatten im Vorjahr ungeplante Stillstände. Fluke schätzte Verluste bis zu 852 Millionen USD pro Woche, berichtete durchschnittlich 1,7 Millionen USD pro Stunde und Vorfälle bis 42,6 Millionen USD. Das sind Umfrageergebnisse, keine allgemeingültigen Stundensätze für jede Fabrik. Originalbericht von Fluke lesen.
Bei einem abgekündigten Teil geht es darum, die Produktion wiederherzustellen, bevor Verluste wachsen. Nicht die Scanbarkeit ist entscheidend, sondern ob aus einem verschlissenen, beschädigten und undokumentierten Bauteil ein fertigbarer, prüfbarer und funktionierender Ersatz entsteht.
Was Teams zuerst versuchen — und warum es nicht genügt
Die Suche nach Altbeständen
Marktplätze, Händler und Lagerbestände können Zeit gewinnen, stellen aber keine weggefallene Lieferkette wieder her. Auch gefundene Teile benötigen Zustands- und Eignungsprüfungen.
Der „schnelle“ 3D-Druck
Additive Fertigung eignet sich für Prototypen und bestimmte Ersatzanwendungen. Hohe Lasten, Temperaturen und kritische Passungen verlangen qualifizierte Werkstoffe, Verfahren und Oberflächen. Ein unqualifizierter Behelf kann statt Einsparungen einen zweiten Ausfall verursachen.
Die Falle „einfach kopieren“

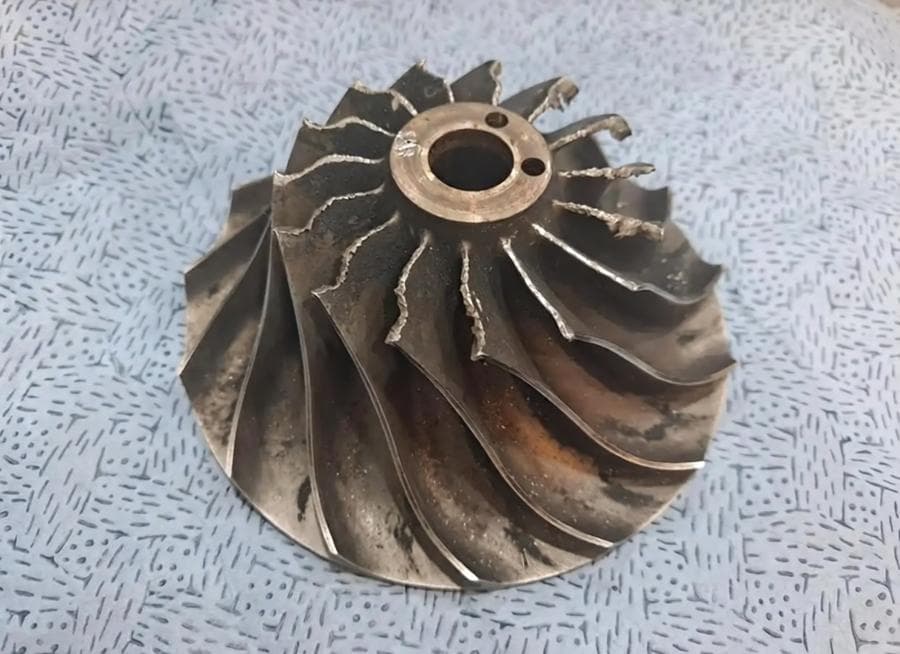

Wer das verschlissene Teil ohne Berücksichtigung von Verformung, Korrosion und Verschleiß als Vorlage nutzt, überträgt Schäden in den Ersatz. Diese Ansätze behandeln Symptome statt das System. Ein kontrollierter Prozess beginnt bei der Funktion, nicht bei einer ungeprüften Istflächenkopie.
Kontrolliertes Reverse Engineering: von Nachweisen zu Fertigungsdaten
Der Prozess beruht auf Mechonus-Projekten in Wasserkraft, Bergbau, Nutzfahrzeugen und Halbleiterausrüstung. Jede Anwendung benötigt eigene Abnahmekriterien und Kundenfreigabe.
Schritt 1: Bauteilidentifikation — Funktion vor Geometrie
Vor dem Scan Funktion, Gegenstückschnittstellen, Betriebsbedingungen und Ausfallart bestimmen. Engineering-Bewertung entscheidet, welche Merkmale das Ergebnis steuern und wo weitere Nachweise nötig sind.

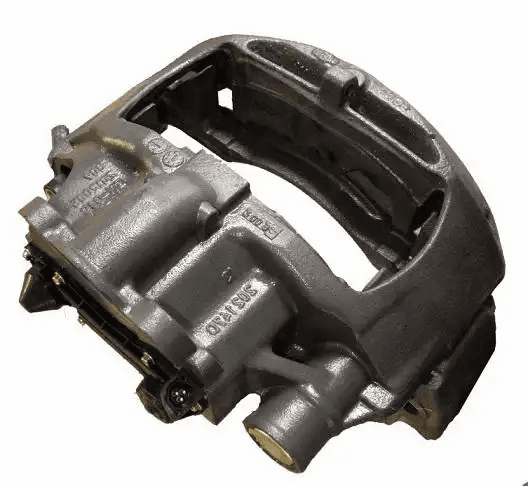

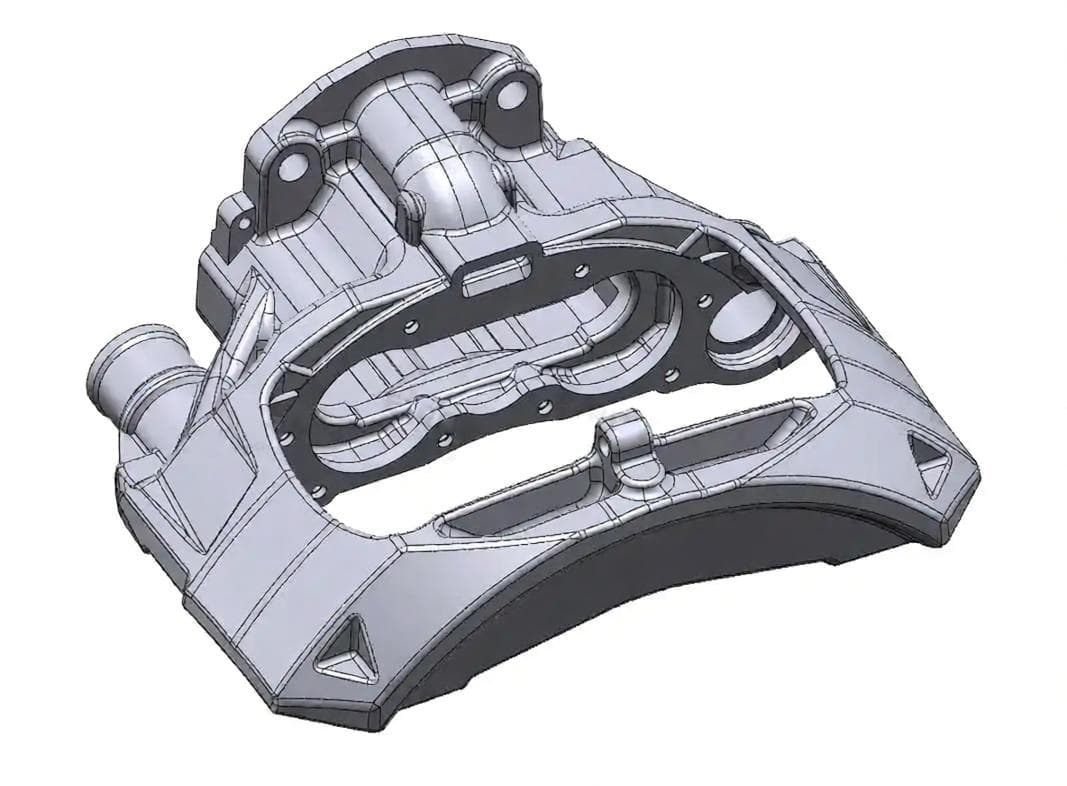

Beispiel: Bremssatteldeckel eines schweren Lkw. Statt verschlissene Gussflächen zu kopieren standen Wandstärke, Befestigungsbohrungen, Montagebeziehungen und strukturelle Anforderungen im Fokus. Kernbearbeitungsflächen wurden mit ≤ 0,1 mm kontrolliert; unkritische Gussflächen nutzten etwa 0,2–0,3 mm Spielraum. Enge Toleranzen überall erhöhen Kosten, ohne zwangsläufig die Funktion zu verbessern. Bremssattel-Fallstudie ansehen.
Bei einem sicherheitskritischen Bremsbauteil reicht Maßkonformität nicht für die Betriebsfreigabe. Werkstoff, Festigkeit, Prüfungen und geltende Genehmigungen müssen ebenfalls nachgewiesen sein.
Schritt 2: Präzisionsmessung — reale Geometrie erfassen
Industrielles Blaulicht-3D-Scanning erfasst den Istzustand, um die nominale Geometrie vor Verschleiß zu verstehen, nicht um Schäden zu reproduzieren. Aufbau, Kalibrierung, Oberfläche und Zugänglichkeit beeinflussen die Messsicherheit.

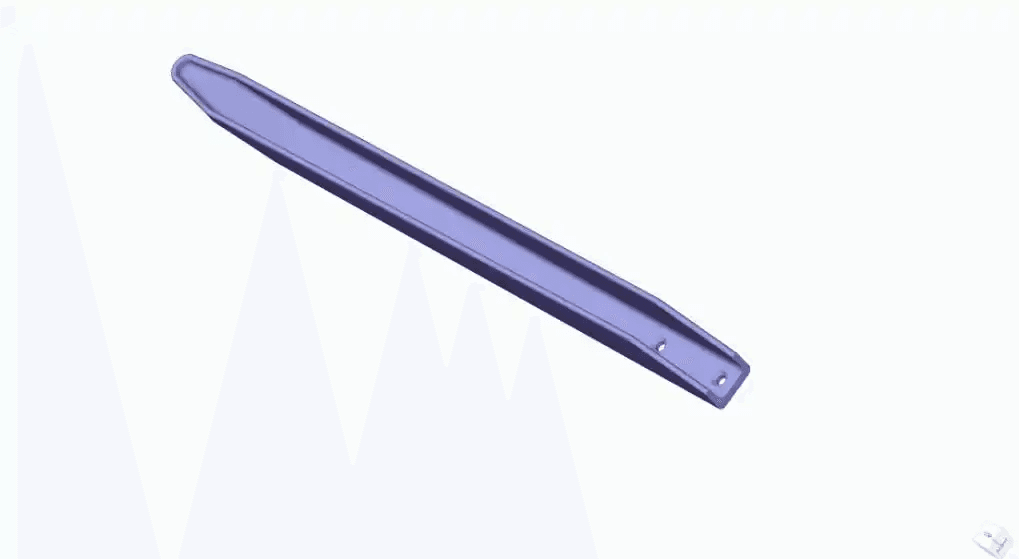

Beispiel: Laufschaufel einer 3-MW-Kaplan-Turbine. Starke Kavitation hatte die Leistung auf etwa 2 MW reduziert. Vollflächiges Scanning einschließlich Schadstellen wurde zur Grundlage der Rekonstruktion und Optimierung statt einer reinen Kopie. Kaplan-Schaufelprojekt ansehen.

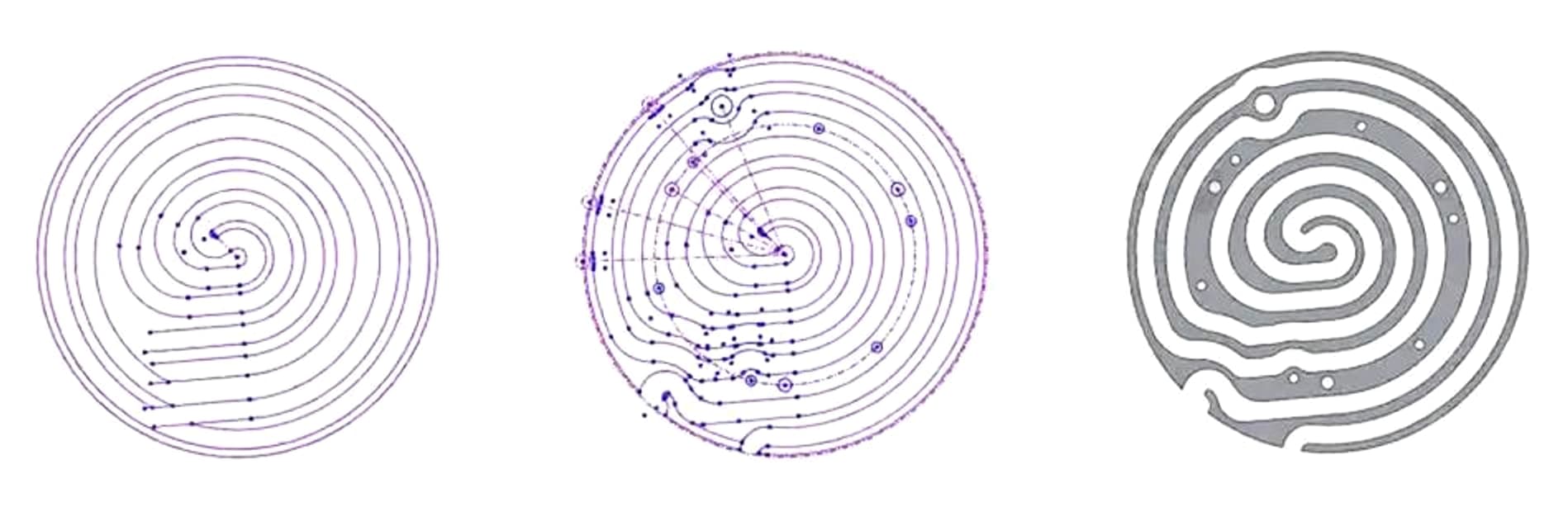

Beispiel: Wafer-Heizscheibe Ø374 mm. Nach Verlust der Zeichnungen erfasste ZEISS GOM Scan 1 Spiralkanäle und Lochbeziehungen. Das Projekt beschreibt Scanfähigkeit der 0,01-mm-Klasse und sechs Millionen Punkte pro Aufnahme. Instrumentenfähigkeit ist keine pauschale Fertigteiltoleranz; kritische Merkmale benötigen geeignete Verifikation. Rekonstruktion der Heizscheibe ansehen.

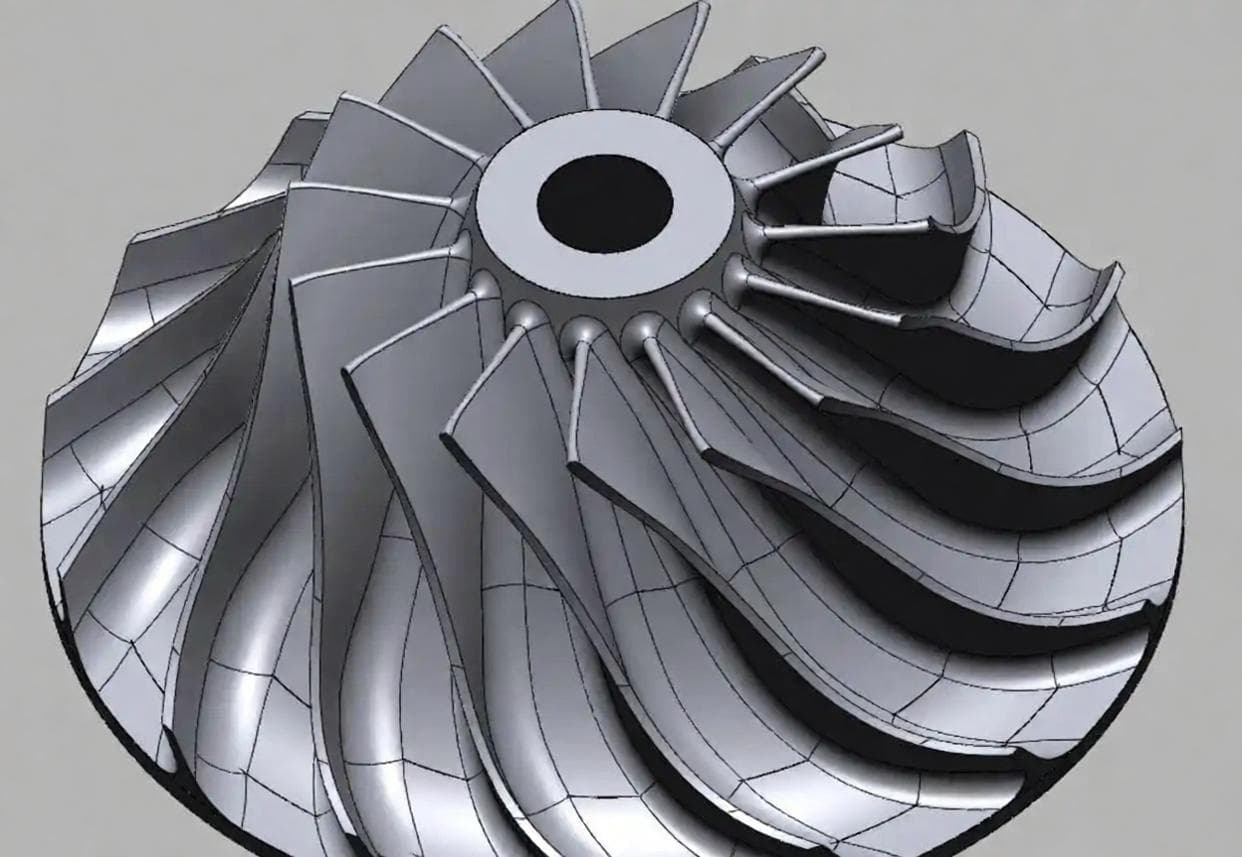

Schritt 3: CAD-Rekonstruktion — von der Punktwolke zum fertigbaren Modell
Scandaten sind keine vollständige Fertigungsdefinition. Nominalgeometrie muss als editierbares CAD mit Funktionsbezügen, Passungen und geometrischer Tolerierung (GD&T) aufgebaut werden.

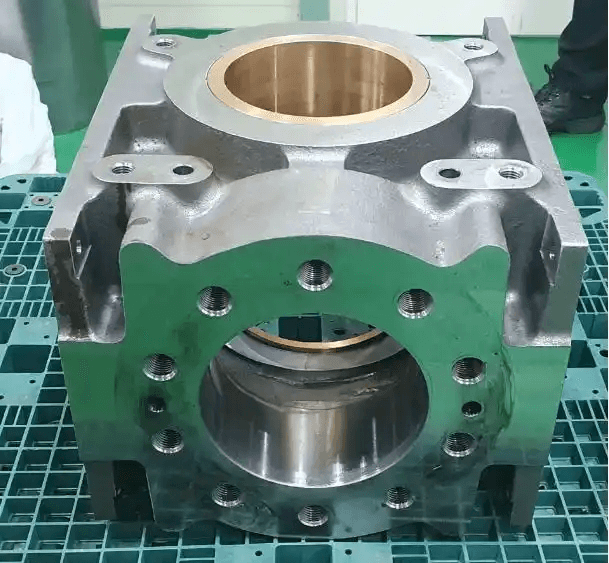

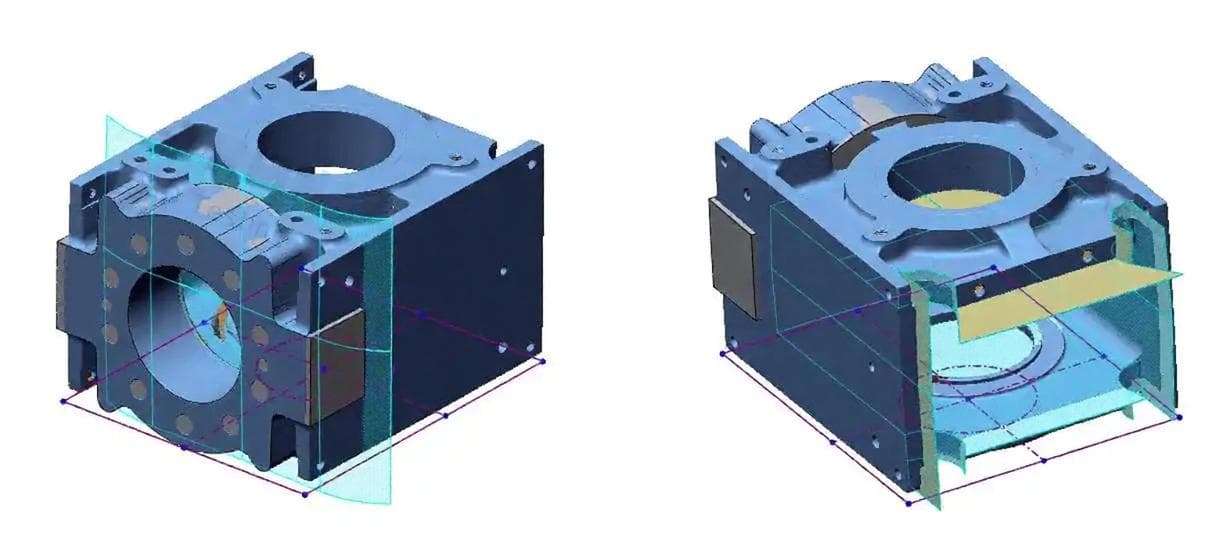

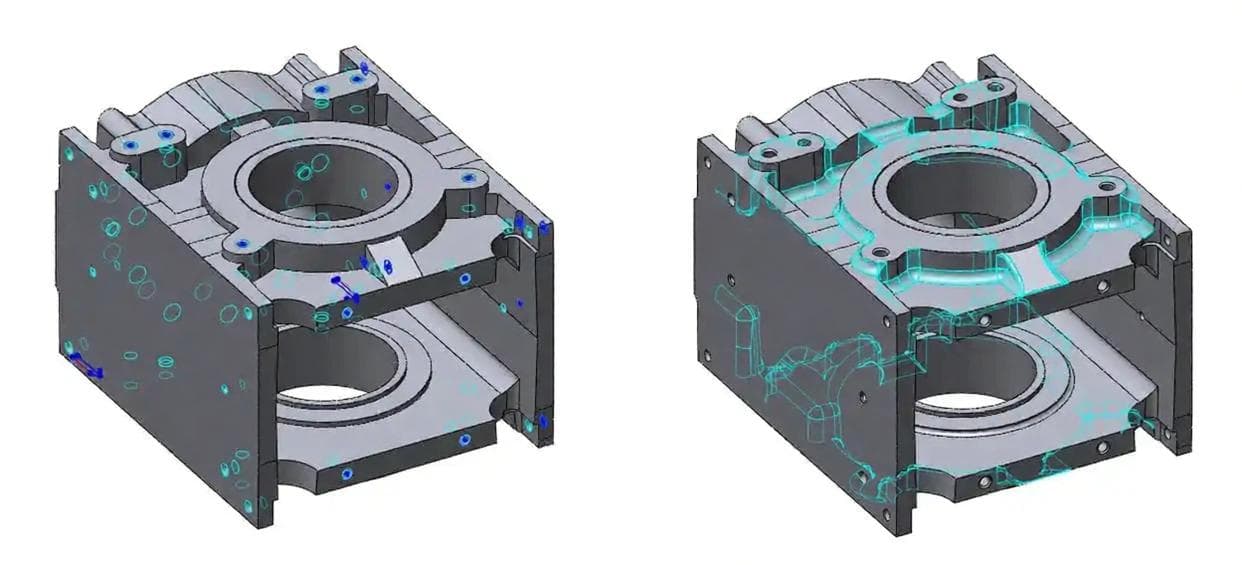

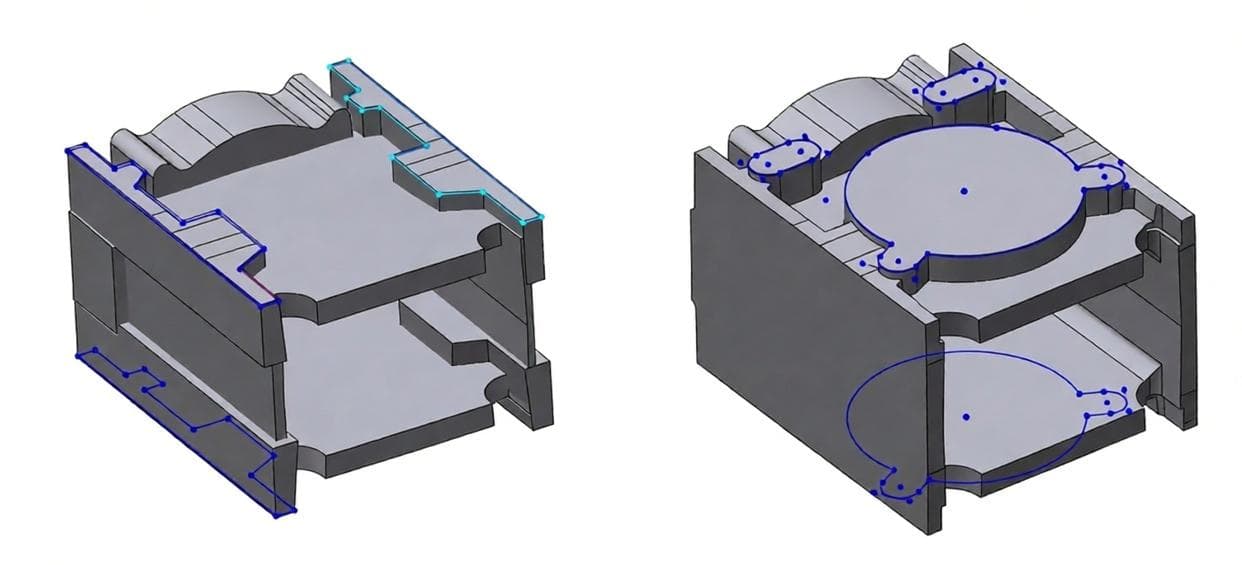

Beispiel: Pumpenkörperguss 600 × 500 mm. Das abgekündigte Gehäuse erforderte die Wiederherstellung der Wellenhülsenmitte und Kontrolle von Rechtwinkligkeit und Parallelität innerhalb 0,1 mm. CNC-Geometrie wurde ohne Gussschrägen vorbereitet. Eine Gussroute benötigt gesondert Entformungsschrägen, Schwindungs- und Bearbeitungszugaben. Rekonstruktionsentscheidungen zum Pumpenkörper verfolgen.
Ein Netz stellt eine Oberfläche dar. Kontrolliertes CAD, Zeichnungen und Prüfvorgaben definieren Fertigung und Verifikation. STEP und IGES sind nützliche Austauschformate; native parametrische Historie muss bei Bedarf separat vereinbart werden.

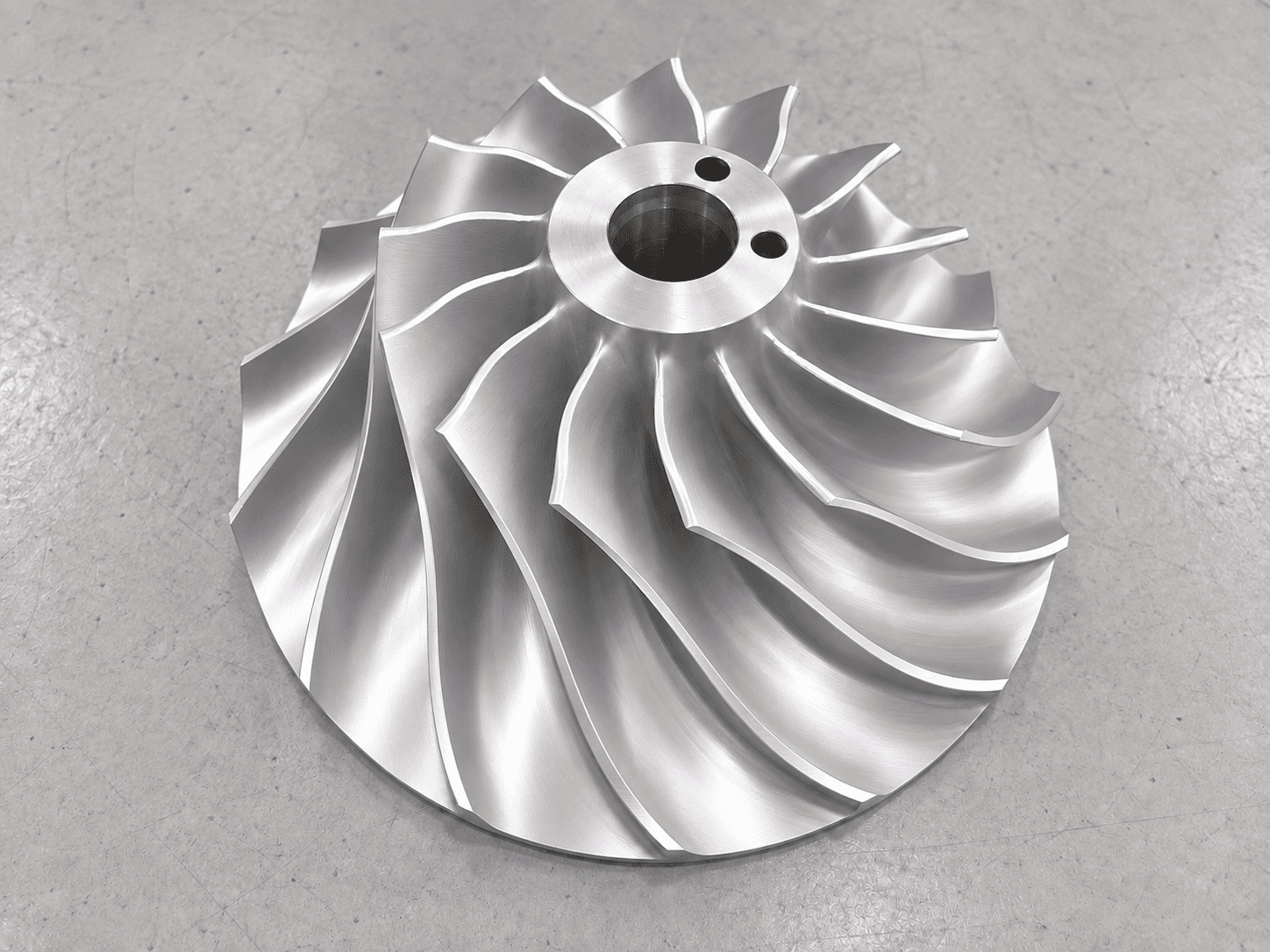

Schritt 4: Validierung — Werkstoff, Passung und Funktion
Validierung verbindet das rekonstruierte Modell mit Betriebsanforderungen. Sie kann Werkstoffidentifikation, Maßprüfung, Montageversuche, Simulation und anwendungsspezifische Tests umfassen.
Beispiel: Optimierung einer Kaplan-Schaufel. Mehrere CFD-Iterationen passten die Schaufelmittellinie zur Kavitationsreduktion an. Ein Führungsring an der Nabe verbesserte den Wasserstrom. Nach Guss und Einbau erreichte das Aggregat wieder die Nennleistung von 3 MW und den berichteten Auslegungswirkungsgrad. Das war eine projektspezifische Verbesserung, keine reine Kopie.
Beispiel: Validierung des Pumpenkörpers. CAD wurde mittels Farbabstandskarte mit den Scan-Nachweisen verglichen. Kernbearbeitungsflächen wurden innerhalb 0,1 mm kontrolliert; die Montageeffizienz stieg laut Projekt auf das Dreifache. Fallresultate sind keine Garantie für jedes Projekt.
Was das für Ihren Betrieb bedeutet
Die Projekte begannen nicht mit „Was können wir scannen?“, sondern mit „Was fällt aus, warum und was stellt die Funktion wieder her?“
- Stillstandsrisiko reduzieren. Ein abgestimmter Engineering- und Fertigungsplan bietet eine Alternative zu unsicherer Bestandsuche und langen OEM-Fristen. Der Zeitplan hängt vom Umfang ab.
- Gesamtersatz vermeiden. Technisch machbare Bauteilrekonstruktion kann den Austausch eines vollständigen Turbinenaggregats oder Pumpensatzes vermeiden.
- Fertigungsdaten wiederverwenden. Kontrolliertes CAD unterstützt Werkzeugbau, CNC-Bearbeitung und spätere Ersatzteilfertigung, nicht nur eine einmalige Reparatur.
“Wir wollten dieses Reparaturgeschäft bereits aufgeben. Mechonus rekonstruierte nicht nur die Teiledaten, sondern lieferte werkzeugbaufähige CAD-Dateien. Jetzt können wir reparieren und eigene Ersatzteile fertigen.”
Anonymisierte Kundenrückmeldung aus dem Bremssattelprojekt
Praktische Checkliste vor dem Verschrotten
- Ausfallart dokumentieren. Defekt, Ursachen und Betriebsbedingungen erfassen. Verschleiß zeigt Belastungsstellen, nicht automatisch Konstruktionsabsicht.
- Kritische Schnittstellen bestimmen. Befestigungsbohrungen, Lagerbohrungen, Dichtungen, Gewinde und Kontaktflächen bestimmen Passung und Funktion.
- Verschleißteil nicht als Zeichnung betrachten. Verschleiß, Verformung und Korrosion sind Schäden, keine Konstruktionsmerkmale.
- Fertigungsfähige Ergebnisse verlangen. Editierbares CAD, GD&T-Zeichnungen, Werkstoffanforderungen und Prüfnachweise vereinbaren, nicht nur ein Netz.
- Engineering-Partner früh einbinden. Machbarkeit und Validierung prüfen, bevor Ressourcen für eine Ersatzroute gebunden werden.
Senden Sie Fotos, ungefähre Maße, Gegenstückdetails, Werkstoffinformationen, Stückzahlen und Ausfallhistorie. Mechonus Engineering zur Projektprüfung kontaktieren.
Häufige Fragen
Was ist Reverse Engineering in der Fertigung?
Es rekonstruiert technische Daten aus einem physischen Teil durch 3D-Scanning, CAD-Rekonstruktion, Werkstoffidentifikation und Validierung. Ziel ist die Konstruktionsabsicht und ein fertigbarer Ersatz, nicht das Kopieren von Betriebsverschleiß.
Wann ist es sinnvoll?
Wenn OEM-Teile abgekündigt, Zeichnungen verloren, Lieferzeiten untragbar oder Altanlagen nicht mehr unterstützt sind. Machbarkeit hängt von Werkstoff, Betrieb, Nachweisen und Validierung ab, besonders bei sicherheitskritischen Teilen.
Ist eine Rekonstruktion ohne Zeichnung möglich?
Ja. Präzisionsmessung, Gegenstückschnittstellen, Symmetrie und Betriebshistorie können sie ermöglichen. Fehlende oder beschädigte Merkmale verlangen Engineering-Prüfung statt unbelegter Annahmen.
Welche Dateien werden geliefert?
Das vereinbarte Paket kann native editierbare parametrische Modelle, STEP/IGES, 2D-Zeichnungen mit kritischen Maßen und GD&T sowie Prüfbericht umfassen. Austauschformate erhalten native Historie nicht zwangsläufig. Formate und Dokumente werden im Angebot vereinbart.
Wie wird Maßgenauigkeit abgesichert?
Durch kalibrierte Messtechnik, Blaulicht-Scanning und gezielte Metrologie wie KMG-Prüfung. Flächenvergleiche ergänzen merkmalsspezifische Prüfungen von Bohrungen, Passungen und Bezügen. Toleranzen werden funktional, nicht pauschal zugewiesen.
Welche Branchen werden bedient?
Wasserkraft, Bergbau, Automotive, Halbleiterausrüstung, industrielle Instandhaltung und schwere Maschinen. Gemeinsam ist der Bedarf an einer kritischen, nicht verfügbaren oder undokumentierten Komponente.
Über diesen Artikel
Der Artikel fasst anonymisierte Mechonus-Projektdokumentation aus Wasserkraft, Bergbau, Nutzfahrzeugen und Halbleiterausrüstung zusammen. Parameter und Ergebnisse gelten für einzelne Projekte, nicht als universelle Fähigkeiten, Einsparungen oder Zertifizierungen. Bearbeitungsbedingungen hängen von Anlagen, Werkzeugen, Werkstoff und Geometrie ab.
Illustrationen verwenden Bilder der jeweiligen Fallstudien. Sie sind keine unabhängigen Prüfberichte oder Leistungsnachweise.
Quellen
- Fluke Corporation: multinationale Umfrage 2025 zu industriellen Stillständen, veröffentlicht am 30. Oktober 2025.
- Anonymisierte und zusammengefasste Mechonus-Projektdokumentation: Kaplan-Turbine, Pumpengehäuse, Bremssattel, Wafer-Heizscheibe.
