Repräsentative Reverse-Engineering-Fallstudie · Nutzfahrzeuge
Lkw-Bremssattel rekonstruieren: vom nicht mehr lieferbaren Gussteil zum fertigbaren CAD-Datensatz
Ein nicht mehr lieferbarer importierter Lkw-Bremssattel wurde anhand verschlissener Muster in kontrolliertes parametrisches CAD für Werkzeugbau, CNC-Bearbeitung und wiederkehrende Ersatzteilfertigung überführt.
Die Herausforderung
Ein abgekündigter Bremssattel blockierte Reparatur und Werkzeugbau.

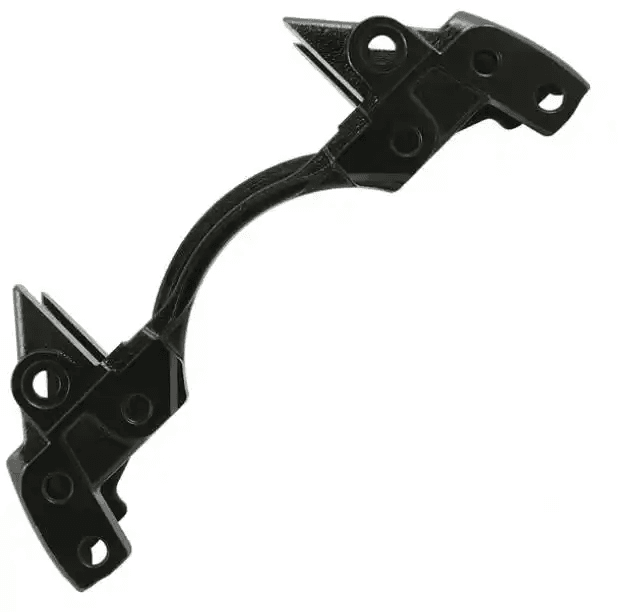

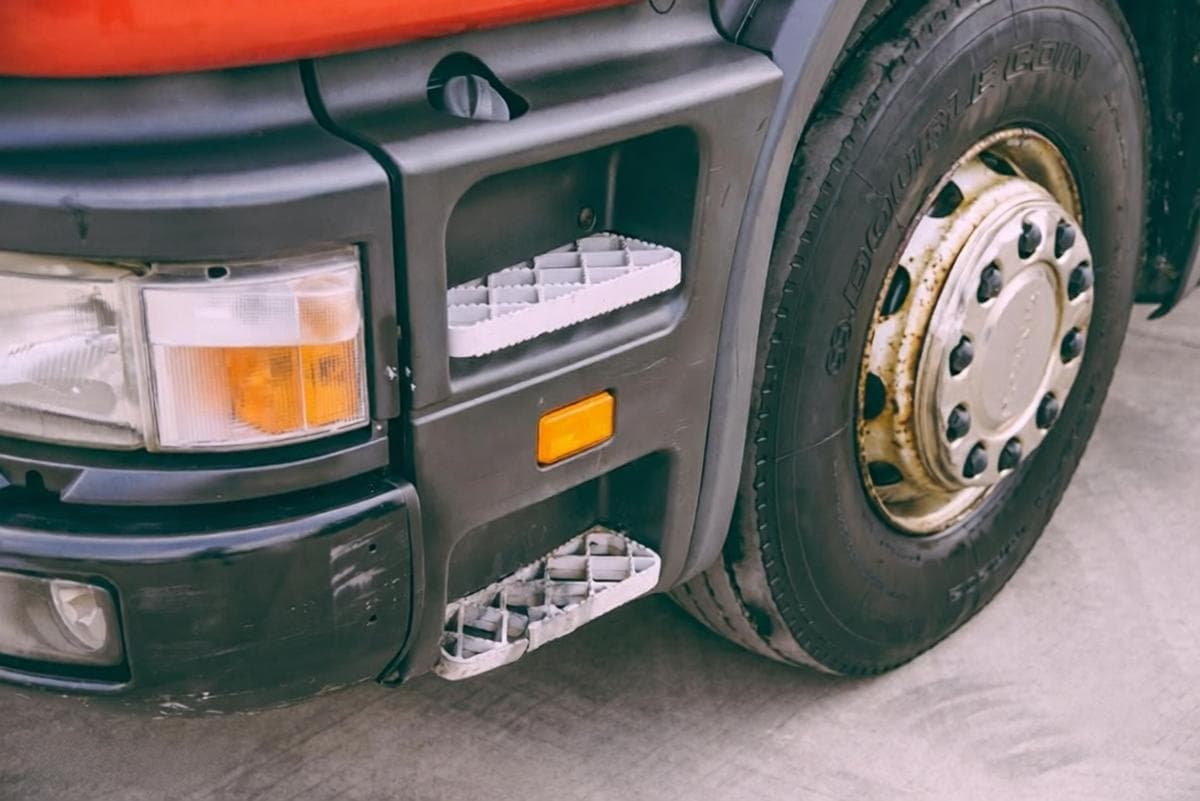

Ein nordamerikanischer Reparaturbetrieb wartete eine Flotte älterer importierter Lkw. Die Prüfung zeigte starken Verschleiß und Risse an Deckeln und Halterbasen; beide Bauteile mussten ersetzt werden.
Das Fahrzeugmodell war seit Langem eingestellt, der OEM lieferte keine Bremssattelteile mehr und Originalzeichnungen oder 3D-Daten waren nicht wiederbeschaffbar. Bei diesen sicherheitskritischen hydraulischen Druckbauteilen genügte keine äußere Kopie: Wandstärke, strukturelle Festigkeit, Positionierung und Montageschnittstellen mussten kontrolliert werden.
Die Herausforderung
Ohne zuverlässige Daten war jeder Reparaturweg riskant.
Bremssättel übertragen hydraulische Kraft auf die Bremsbeläge. Lkw-Bauteile arbeiten unter deutlich höheren Lasten als Pkw-Komponenten; gleichmäßige Wandstärke, Druckintegrität und genaue Schnittstellen sind entscheidend. Der Kunde musste die Reparaturen aufgeben oder eine kontrollierte digitale Grundlage schaffen.
Spezifikation
Anforderungen für Sicherheit, Passung und Produktion.
Die Rekonstruktion musste Gussabweichungen von der Konstruktionsabsicht unterscheiden, drucktragende Wandstärken erhalten und kontrollierte Schnittstellen für künftige Werkzeuge und Fertigung definieren.
Der Ansatz
Von Scannachweisen zu fertigbaren CAD-Daten.
Mechonus lieferte mehr als einen Scan: vier kontrollierte Schritte vom Gussteil über parametrische Rekonstruktion und Kundenprüfung bis zum flächendeckenden Abweichungsnachweis.
Geometrie trotz störender Gussoberflächen erfassen

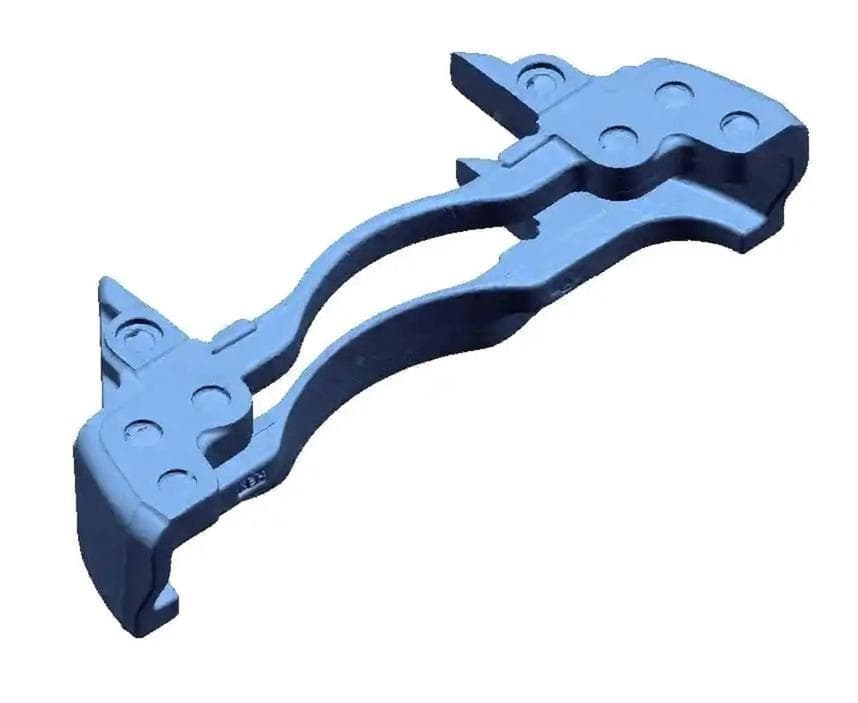

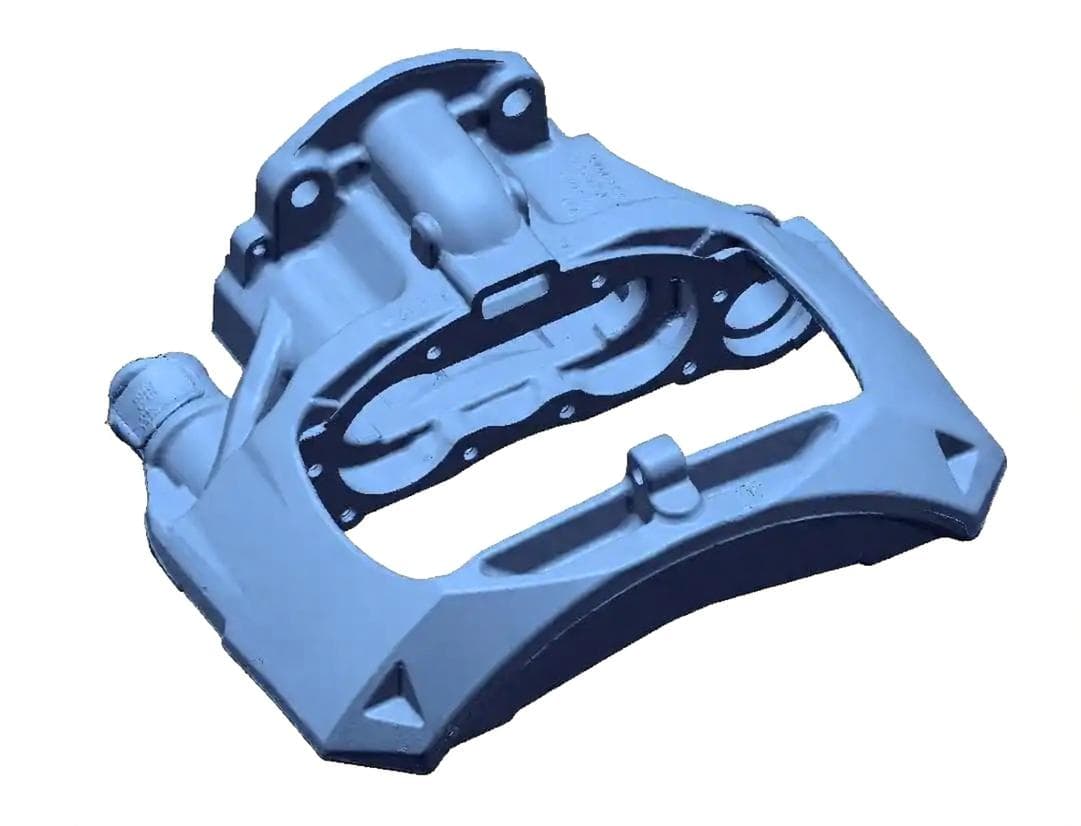

Präzises Blaulicht-Scanning erfasste Deckel und Halterbasis. Beim 400 × 300 × 170 mm großen Deckel mit Innenräumen und eingeschränktem Zugang wurden überlappende Ansichten mit gezielten Aufnahmen risikoreicher Merkmale kombiniert.
- Scanleistung der 0,01-mm-Klasse
- Über sechs Millionen dichte Punkte je Bild
- Entrauschen, Netzoptimierung und Merkmalsreparatur trennen Struktur und Gussoberflächenvariation

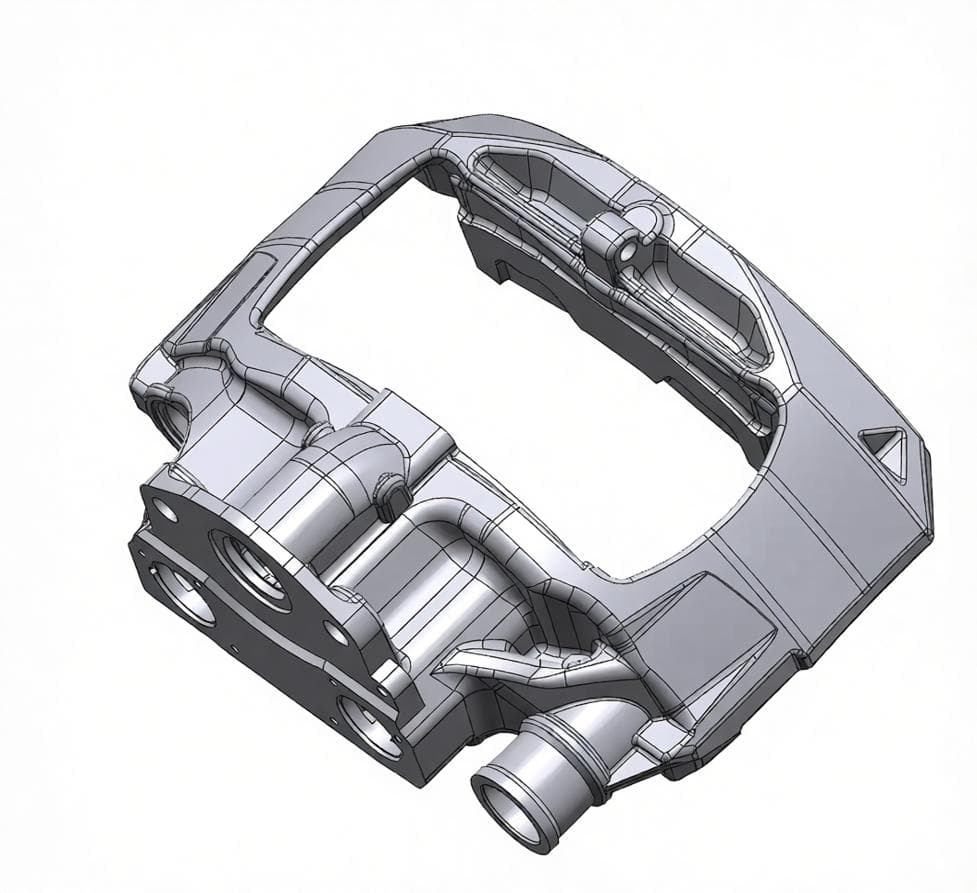

CAD nach Sicherheit und Fertigbarkeit rekonstruieren
Das Scannetz war ein Nachweis, kein Fertigungsmodell. Editierbares CAD wurde anhand gleichmäßiger Wandstärke, Festigkeit, Gusszugaben und kontrollierter Montageschnittstellen aufgebaut, statt unregelmäßige Oberflächen zu kopieren.
- Deckel: Wandstärke, Bohrungen, Positionierungs- und Gegenflächen innerhalb ≤ 0,1 mm
- Praktische Gusstoleranz von 0,2 bis 0,3 mm
- Verdeckte Innenmerkmale anhand Funktion und mechanischer Konstruktionslogik abgeleitet

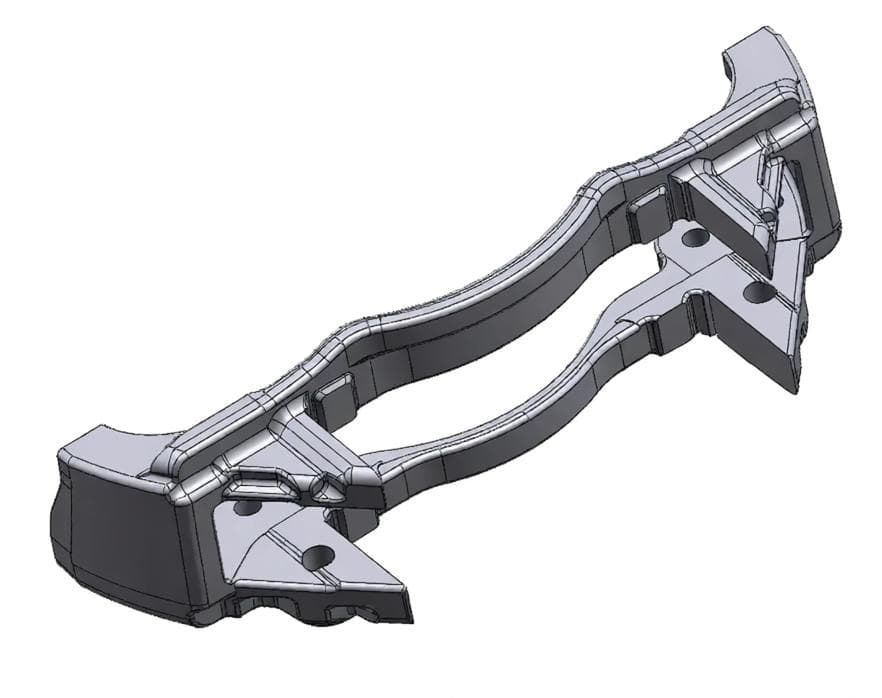

- Halterbasis: Montagebezüge, Bohrungslage und Parallelität kontrolliert
Kundenfreigabe vor Fertigungsfreigabe
CAD, Schlüsselmaße, geometrische Toleranzen und Schnittstellen wurden technisch geprüft. Erst nach Bestätigung aller kritischen Schnittstellen wurden die Daten freigegeben, damit undokumentierte Annahmen nicht in Folgeprozesse gelangen.
- Technische CAD- und Zeichnungsprüfung
- Bestätigung kritischer Schnittstellen und Toleranzen
- Freigegebene Revision als Fertigungsbasis
Abweichungen prüfen und Daten freigeben

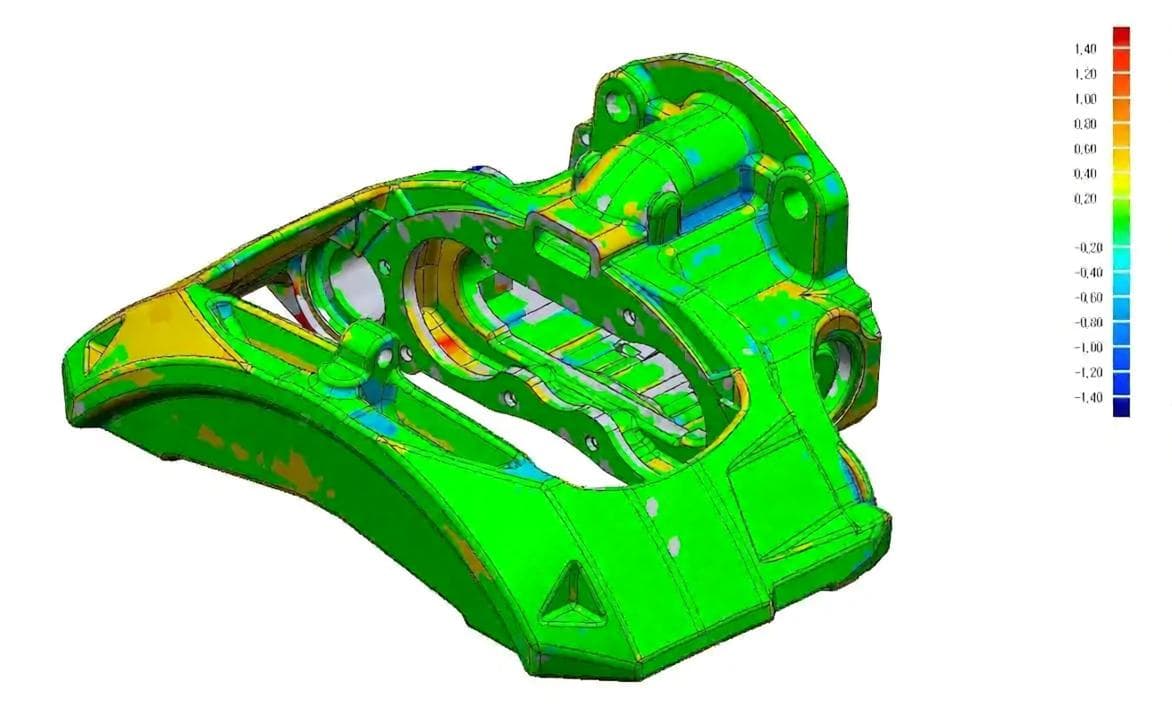

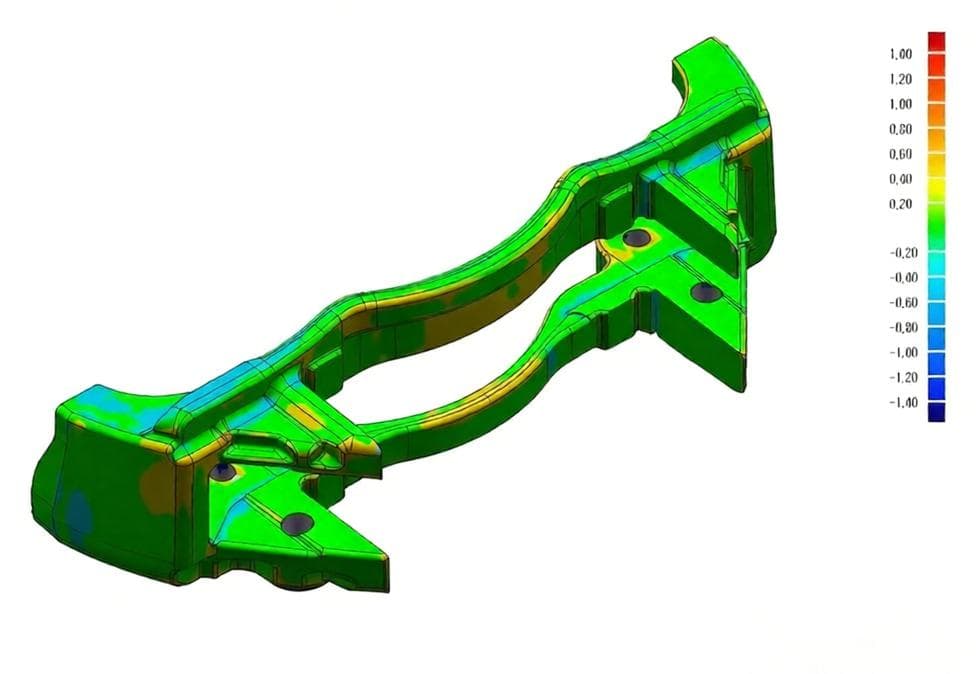

Das parametrische CAD wurde flächendeckend per farbcodierter Abweichungsanalyse mit dem Originalscan verglichen, um die geometrischen Anforderungen für Montage, Werkzeugbau und Serienfertigung zu prüfen.
- Grüner Bereich: Struktur, Montageflächen und Bohrungen mit Abweichung ≤ 0,2 mm
- Zentrale Bearbeitungsflächen innerhalb ≤ 0,1 mm
- Vollständiges CAD-Paket für Werkzeuge, CNC und Wiederholfertigung
Das Ergebnis
Von abgekündigten Bremssätteln zu fertigbaren Daten.
Das CAD-Paket eröffnete einen kontrollierten Weg für Montage, Werkzeugbau und künftige Chargenfertigung statt einer einmaligen visuellen Kopie des alten Gussteils.
Lieferergebnisse
Standardisiertes CAD für die Produktionsvorbereitung.
Der Kunde erhielt wiederverwendbare, rückverfolgbare digitale Daten, mit denen ähnliche Teile anhand kontrollierten CAD geprüft und gefertigt werden können, statt allein auf individuelle Reparaturerfahrung zu vertrauen.
Standardisierte CAD-Dateien

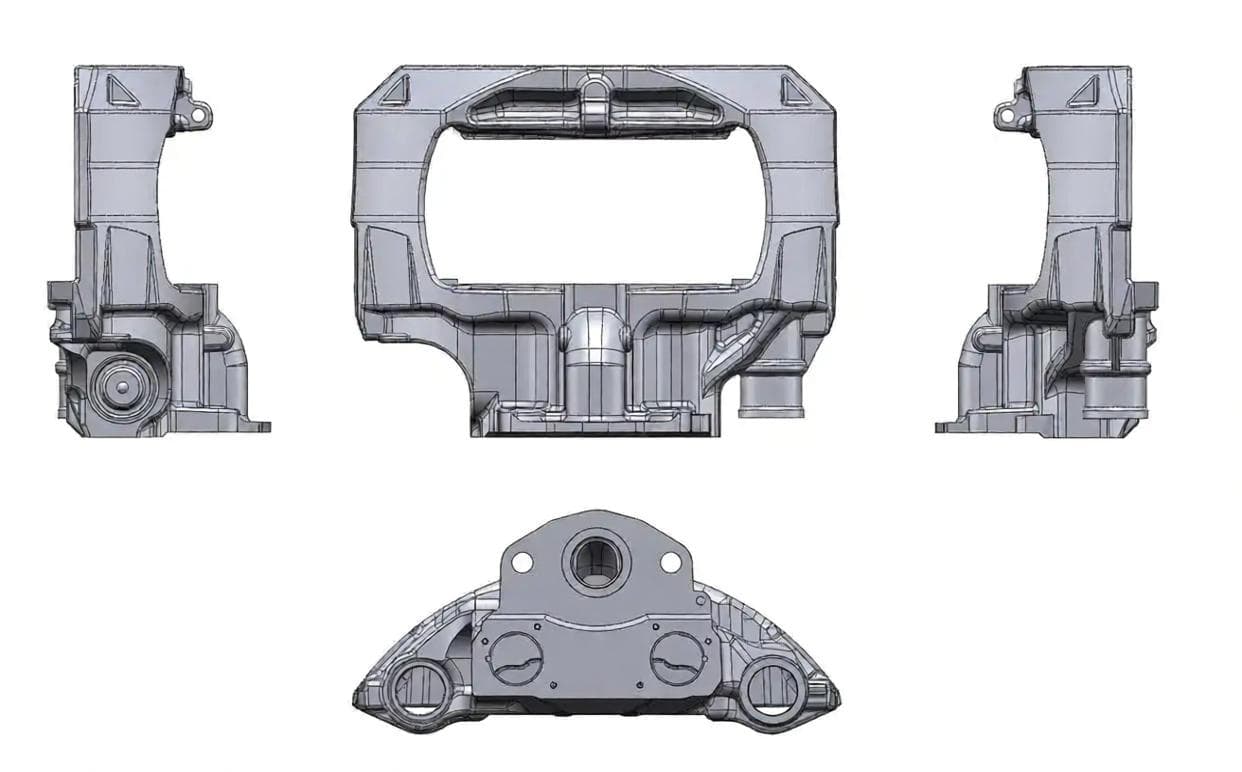

Parametrische Deckel- und Haltermodelle mit Schlüsselmaßen, geometrischen Toleranzen und Bearbeitungsbezügen für Werkzeugbau und CNC.
Vollständiger Maßprüfbericht
Farbcodierte Abweichungsanalyse dokumentiert zentrale Bearbeitungsflächen innerhalb ≤ 0,1 mm.
Kundenrückmeldung
“Diese Bremssättel waren seit Jahren abgekündigt, und wir wollten die Reparaturen bereits ablehnen. Mechonus lieferte mehr als kopierte Daten: CAD, das wir direkt im Werkzeugbau verwenden können. Damit haben wir eine Grundlage für Reparaturen und eigene Ersatzteile.”Technischer Leiter, nordamerikanischer Lkw-Reparaturbetrieb
Dieser Bericht basiert auf einem tatsächlich gelieferten Projekt. Kundendaten und ausgewählte technische Parameter wurden anonymisiert. Reichen Sie für ein ähnliches Projekt Ihre Bauteildaten über unsere Website ein, um eine erste technische Bewertung zu erhalten.
Was dieser Fall zeigt
Kontrolliertes Reverse Engineering für sicherheitskritische Gussteile.
Großgussteil-Scanning, funktionsgeleitete parametrische Rekonstruktion und fertigbares CAD für Nutzfahrzeugbremsen bilden einen gemeinsamen Ablauf.
Erfassung schwieriger Bereiche
Trotz 400 × 300 × 170 mm großem Deckel, komplexen Hohlräumen und eingeschränktem Zugang kann relevante Geometrie als verwertbarer Nachweissatz erfasst und rekonstruiert werden.
Konstruktionsabsicht statt Gussrauschen
Wandstärke, Montagegenauigkeit und Festigkeit leiten die Rekonstruktion und trennen Gussvariation von funktionaler Sollgeometrie.
Fertigbare CAD-Lieferung
Parametrische Modelle unterstützen Werkzeugentwicklung, CNC-Bearbeitung und wiederkehrende Ersatzteilfertigung.
