Medición de turbina en campo junto a geometría CAD reconstruida
Medición en campo y reconstrucción CAD: la ingeniería empieza por el componente físico.

Si el equipo se detiene, cotizar desde CAD no basta.

Una máquina crítica se para de repente. El OEM informa que el componente está descatalogado. El plazo puede extenderse meses y el precio hacer parecer inevitable sustituir la máquina completa.

Los servicios digitales prometen cargar CAD, cotizar rápidamente y ofrecer capacidad de producción. Pero usted tiene una fundición de bomba descatalogada hace décadas, con desgaste, grietas o corrosión. Tiene una muestra física, no un modelo de fabricación controlado.

Los límites del título se refieren a considerar la cotización instantánea como solución completa, no a afirmar que las plataformas no puedan organizar apoyo de ingeniería. Xometry remite expresamente a clientes de piezas antiguas a su Design Service Marketplace, con proveedores de escaneado y metrología, antes de cotizar fabricación. ProDesk de Protolabs parte de cargar CAD e incluye análisis de fabricabilidad; Protolabs también ofrece ingeniería de aplicaciones.

Nuestra conclusión es que cotizar una geometría suministrada no demuestra que represente la función original. El trabajo faltante debe definirse antes de pasar a producción.

Tres límites estructurales de limitarse a cotizar

1. Los algoritmos de cotización no establecen intención de diseño

Cotizar automáticamente sirve para piezas a medida con CAD y especificaciones suficientemente completos. La ingeniería inversa empieza antes: la muestra contiene características originales y años de daños de servicio.

¿Qué superficie es nominal? ¿El alojamiento posiciona un eje, proporciona holgura o sella? ¿Una asimetría es intencional, variación de fundición o deformación? Estas decisiones exigen evidencia funcional y revisión de ingeniería. Una comprobación de fabricabilidad no es por sí misma una evaluación de compensación de desgaste.

En la pinza de freno se priorizaron espesor y taladros de montaje. En la carcasa de bomba se recuperaron centros de manguitos y relaciones de referencia al modelar. Ninguna decisión se deriva solo del costo de mecanizar una malla.

Ver el proyecto de pinza de freno → · Ver la carcasa de bomba de lodos →

Cotización de fabricación desde CAD

  1. Suministrar CAD y especificaciones
  2. Revisar fabricabilidad y precio
  3. Acordar requisitos de fabricación
  4. Fabricar e inspeccionar según la definición suministrada

Ingeniería inversa controlada

  1. Revisar muestra y condiciones de servicio
  2. Medir y separar desgaste de geometría nominal
  3. Reconstruir CAD, materiales, ajustes y GD&T
  4. Aprobar la definición, fabricar y validar

Comparación de procesos, no afirmación de que los proveedores citados carezcan de ingeniería. Los algoritmos no sustituyen revisar la intención de diseño de cada proyecto.

2. Repetibilidad y confidencialidad necesitan controles explícitos

Una red distribuida puede aportar capacidad y procesos especializados. No implica mala calidad por naturaleza. Hay que comprobar cualificación de la ruta, aprobación de cambios y revisiones y registros que gobiernan lotes repetidos. Un taller único también necesita esos controles.

Subir CAD a una plataforma tampoco significa distribuirlo públicamente. Xometry publica controles de seguridad y confidencialidad, acuerdos con socios y opciones NDA. Compare accesos reales y protección contractual en lugar de suponer que una red es insegura.

En Mechonus, acuerde NDA, destinatarios autorizados, acceso de subcontratistas, propiedad y conservación antes de transferir información sensible. Recursos cualificados, revisiones CAD controladas, inspección documentada y un responsable deben conectar escaneado y entrega. Confirme la organización durante la cotización.

3. Sin plano, la viabilidad precede al precio

Con una máquina parada y una pieza desgastada, el punto de entrada útil es una conversación técnica, no exigir CAD terminado antes de empezar.

Fotos y documentos disponibles permiten una revisión inicial. Recepción, escaneado, análisis de desgaste, identificación de material, reconstrucción, aprobación, fabricación e inspección se definen como tareas separadas. La evaluación determina viabilidad, evidencia faltante, tolerancias y ensayos necesarios. El precio sigue a ese alcance.

¿Por qué China? ¿Por qué Shenzhen?

No simplemente «barato»: fabricación coordinada

Un ecosistema industrial facilita especialistas complementarios. Medición, CNC, electroerosión, rectificado, tratamiento térmico y acabado pueden requerir equipos y experiencia distintos. La coordinación los integra en una ruta controlada sin que el cliente gestione cada transferencia.

La proximidad de un equipo en Shenzhen puede facilitar revisar muestras, discutir fijaciones, inspeccionar primeras piezas y resolver problemas. Es una ventaja operativa a evaluar por trabajo, no promesa de material disponible hoy o envío en pocos días.

Más importante que un «radio de dos kilómetros»

Un proveedor cercano solo sirve si capacidades, gestión del material, disponibilidad e inspección encajan con el componente. Pregunte quién responde por cada operación, cómo se aprueban procesos externos y cómo los cambios vuelven al plano controlado. Distancia no demuestra calidad.

No garantizamos ahorros generales del 20–40 %, material el mismo día ni reducciones fijas de plazo. Esos valores requieren alcance comparable y fuente verificable. Un plan de mecanizado y una cotización cualificada son más útiles que una previsión de mercado para recuperar equipos.

Máquina CNC de cinco ejes mecanizando un componente metálico complejo
Mecanizado CNC de cinco ejes de una pieza metálica compleja.

Mechonus: un equipo centrado en ingeniería inversa

Mechonus aborda el trabajo como un problema de definición de ingeniería, no solamente de asignación de pedidos. Busca una cadena revisable desde la pieza física a datos reutilizables, con recursos especializados elegidos según la aplicación.

Responsabilidades principales de ingeniería

  • Responsable de ingeniería inversa : Evaluación de pieza, estrategia de medición, desgaste y recuperación de intención de diseño.
  • Ingeniero de fabricación : DFM, estrategia CAM, fijación, procesos y planificación de primera pieza.
  • Ingeniero de calidad : Referencias, inspección, requisitos CMM y registros de primera pieza.
  • Ingeniero de proyecto : Aclarar requisitos, comunicación técnica, revisiones y planificación de entrega.

Los roles y responsabilidades necesarios deben nombrarse por proyecto. Describir personal no sustituye evidencia de cualificación ni garantiza una cifra de experiencia del equipo.

Equipo de ingeniería revisando planos y CAD del proyecto
Responsabilidad completa desde evaluación hasta entrega.

Medición de precisión y escaneado

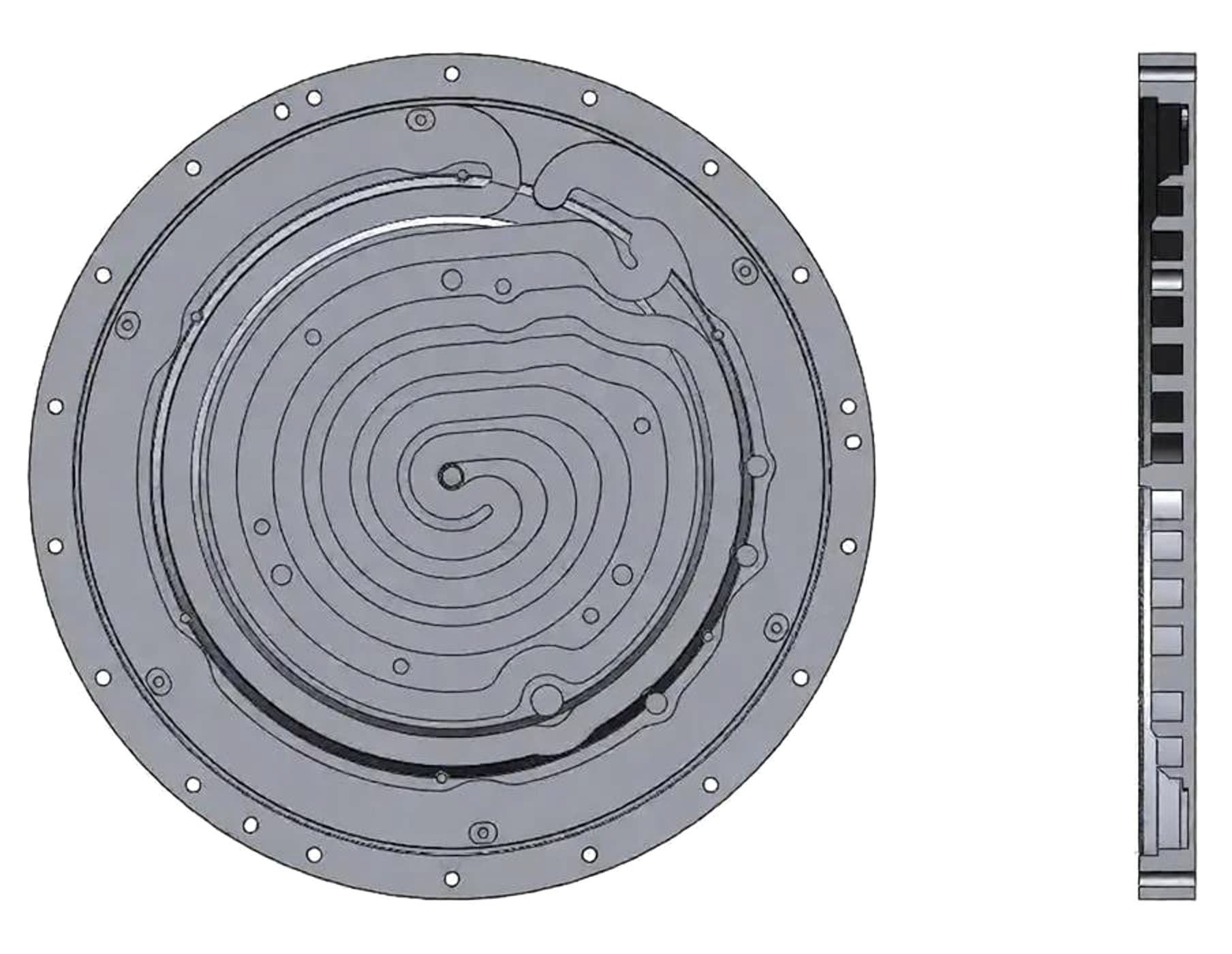

La luz azul aporta evidencia superficial densa; la metrología dirigida resuelve interfaces críticas. El proyecto del disco calefactor describe capacidad de clase 0,01 mm y hasta seis millones de puntos por captura. La incertidumbre depende de calibración, montaje, superficie y acceso: no es una tolerancia universal de pieza final.

Tratamiento de nube, optimización de malla y extracción permiten reconstruir. No demuestran automáticamente que una irregularidad eliminada fuera daño. Simetría, interfaces, piezas asociadas e historial deben respaldar la decisión.

Reconstrucción CAD paramétrica

No terminamos en un STL visual. La definición debe establecer geometría nominal, ajustes críticos, referencias funcionales, tolerancias y supuestos documentados. Acuerde CAD nativo editable si necesita historial de operaciones, junto con STEP/IGES y planos controlados.

Recursos de fabricación adecuados a la pieza

La ruta puede combinar CNC de tres, cuatro o cinco ejes, torneado, torno-fresado, electroerosión, rectificado y acabado. SLA, colada al vacío, utillaje rápido o inyección pueden considerarse si material y límites del proceso encajan. Disponibilidad y cualificación se confirman por proyecto.

Para repuestos, el proceso parte de geometría, material y aceptación, no del listado de máquinas. Explorar capacidades Mechonus.

Calidad: diez puntos de control

El marco vincula entradas, decisiones, entregables y aprobación. El décimo punto indexa evidencia previa; no es otra operación de fabricación. Alcance y liberación se acuerdan para la aplicación.

  1. 01

    Recepción y revisión de la aplicación

    Registrar la pieza, condiciones de servicio y requisitos de aceptación antes de medir para establecer qué se recupera y cómo se evalúa el resultado.

    Entregable: Registro de muestra y revisión de aplicación

  2. 02

    Medición de precisión y escaneado 3D

    Seleccionar CMM, luz estructurada, medición óptica o manual calibrada según geometría, acceso e incertidumbre requerida.

    Entregable: Conjunto trazable de datos de medición

  3. 03

    Análisis de desgaste e intención de diseño

    Separar corrosión, deformación y desgaste de la geometría nominal. Reconstruir CAD paramétrico editable alrededor de interfaces funcionales y relaciones de montaje.

    Entregable: Evaluación de desgaste y modelo CAD reconstruido

  4. 04

    Identificación de material y dureza

    Revisar aleación, dureza, tratamiento térmico y superficie según resistencia, desgaste, corrosión y temperatura de servicio.

    Entregable: Especificación de material y tratamientos

  5. 05

    Tolerancias geométricas y ajustes

    Referencias funcionales, ajustes y tolerancias convierten el CAD recuperado en una definición de fabricación verificable.

    Entregable: CAD controlado y plano de fabricación 2D

  6. 06

    Aprobación del diseño por el cliente

    El cliente revisa modelo, plano controlado e hipótesis documentadas antes de autorizar la fabricación.

    Entregable: Paquete de diseño aprobado

  7. 07

    Fabricación CNC del primer artículo

    Convertir la definición aprobada en un plan CNC controlado de material, amarres, herramientas, secuencia y acabado.

    Entregable: Primer artículo trazable

  8. 08

    Inspección dimensional y validación del ajuste

    Comprobar dimensiones, ajustes y tolerancias críticas del primer artículo; validar montaje o función cuando sea viable.

    Entregable: FAI e informe dimensional/CMM

  9. 09

    Producción aprobada en series cortas

    Tras aprobar el primer artículo, los datos con revisión controlada y el proceso CNC cualificado se convierten en la base de producción repetida.

    Entregable: Lote autorizado y registro para pedidos repetidos

  10. 10

    Evidencia en cada etapa de ingeniería

    Cerrar cada etapa con un registro revisable y una condición explícita de aprobación crea una cadena desde la muestra hasta la producción CNC repetible.

    Entregable: Índice completo de evidencia del proyecto

Revisar el proceso completo y el marco de inspección CNC.

Documentos de calidad para su proyecto

Antes de cotizar, indique uso del repuesto y documentación requerida. Acordaremos inspección y expediente antes de fabricar.

  • Registros de material : Aleación y certificados, además de dureza o tratamiento térmico cuando se requieran.
  • Verificación dimensional : Informe de dimensiones críticas, ajustes y GD&T, con CMM o primera pieza cuando se especifique.
  • Trazabilidad : Revisiones CAD y planos aprobados vinculados a fabricación e inspección.
  • Requisitos sectoriales : Si compras exige un certificado ISO o de automoción concreto, indíquelo en recepción para confirmar ruta y documentación aplicable.

No necesita definir el expediente solo. Envíe aplicación y requisitos de compras; ingeniería ayudará a determinar lo necesario. Ver opciones de documentación →

Proyectos seleccionados: resúmenes anonimizados

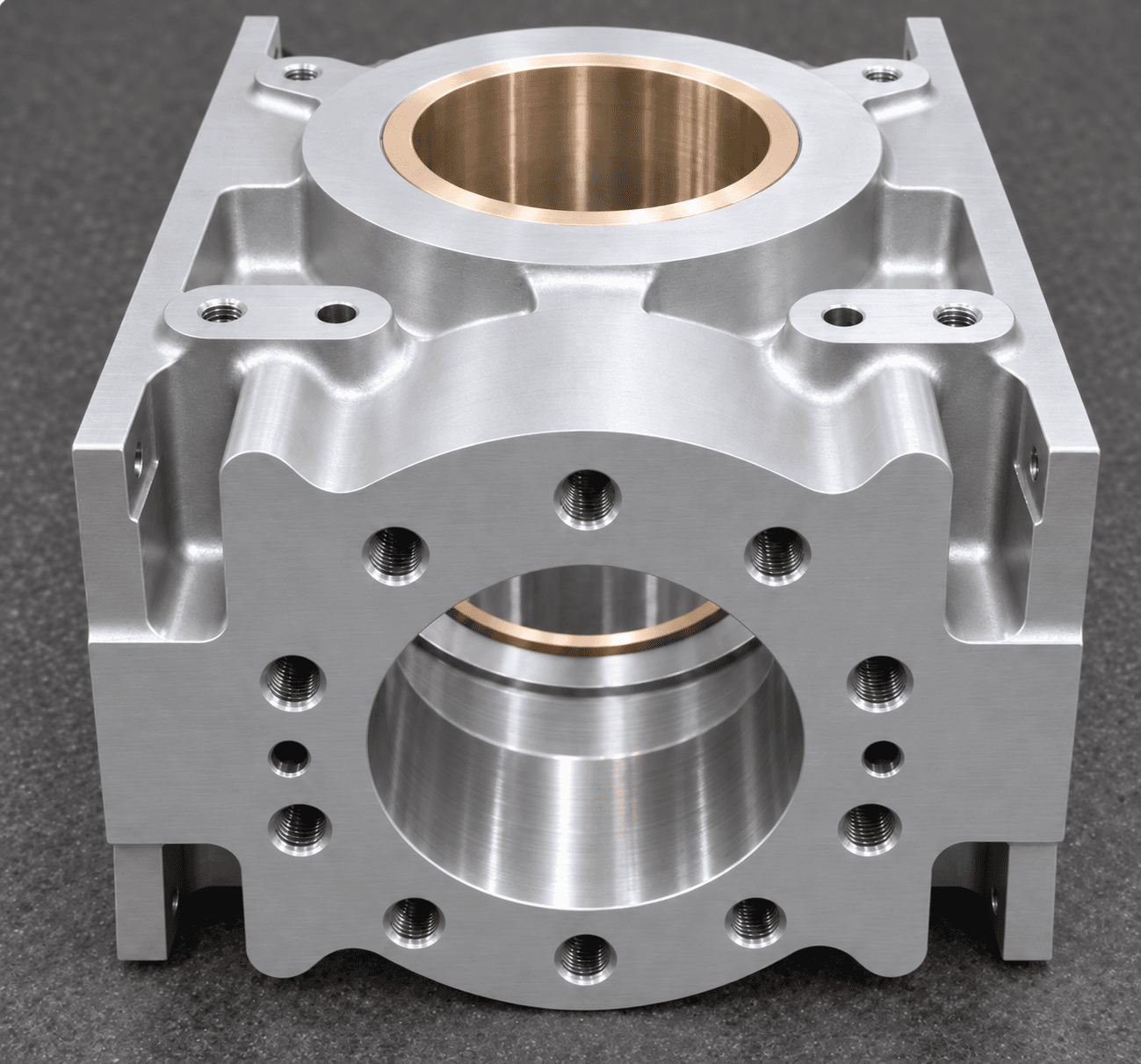

Valores de referencia, no tolerancias universales ni garantías. Las imágenes reutilizan casos existentes; las vistas de piezas acabadas pueden ser ilustrativas.

Si una cotización instantánea no resuelve su problema

Con CAD aprobado, material definido, tolerancias funcionales y aceptación, una plataforma digital puede ser adecuada. Calidad y confidencialidad importan con cualquier proveedor.

Si la pieza está descatalogada, sin planos o desgastada, empiece por ingeniería. Pregunte quién controla medición, material, reconstrucción, aprobación y primera pieza, o cómo se coordinan esas responsabilidades.

No necesita inventar CAD para conversar. Envíe la evidencia que tenga y acuerde una ruta controlada hacia datos fabricables.

Lectura relacionada: El costo real de las piezas obsoletas: ingeniería inversa controlada.

Preguntas frecuentes

¿Xometry o Protolabs pueden apoyar ingeniería inversa?

Xometry ofrece proveedores en Design Service Marketplace; Protolabs tiene ingeniería y fabricabilidad. No son lo mismo que cotizar al instante. Confirme responsables de medición física, desgaste, material, CAD y validación.

¿Por qué difiere una pieza desgastada de un pedido con CAD listo?

Contiene daños y geometría intencional. Deben establecerse dimensiones nominales, interfaces, material y aceptación antes de fabricar. Cotizar el modelo no recupera esa definición faltante.

¿Qué envío sin planos?

Fotos, medidas aproximadas, modelo de máquina, historial, cantidades e información de piezas asociadas. El envío físico y plan de medición se acuerdan tras revisar viabilidad y manipulación.

¿Por qué elegir un especialista de Shenzhen?

Puede coordinar medida, CAD, mecanizado, acabado e inspección con recursos cercanos. El valor depende de cualificación y responsabilidad de ingeniería, no solo del lugar ni de ahorros o rapidez garantizados.

¿Cómo proteger datos confidenciales?

Acordar NDA, destinatarios, acceso de subcontratistas, propiedad y conservación antes de transferir. Las plataformas también publican políticas; compare protección contractual y gestión real en vez de asumir inseguridad.

¿Qué precisión y entregables puedo esperar?

Incertidumbre y tolerancias se acuerdan por característica y aplicación. Puede recibir CAD nativo, STEP/IGES, planos GD&T e informes. Los formatos neutros no conservan necesariamente historial paramétrico.

Sobre este artículo

Es la perspectiva de Mechonus sobre cotización y trabajo previo de ingeniería inversa. Las descripciones de proveedores se basan en documentación revisada en septiembre de 2026; sus ofertas pueden cambiar. La comparación es interpretación de ingeniería, no afirmación de que toda plataforma carezca de controles técnicos, de calidad o seguridad.

Los datos proceden de proyectos anonimizados de Mechonus. Parámetros dependen de equipos, herramientas, materiales y geometría. Tolerancias, informes y entrega se acuerdan por aplicación.
