Vous nous connaissez pour la rétro-ingénierie ; notre usinage CNC est tout aussi solide.
Mechonus est connu pour la rétro-ingénierie et la récupération de pièces discontinuées. Ce n’est pas la seule façon de travailler avec nous. Avec un modèle CAO complet ou un plan de fabrication, nous pouvons commencer directement par le prototypage ou la petite série CNC.
Interprétation des plans, tolérances fonctionnelles, bridage, coordination et contrôle soutiennent les deux services. La rétro-ingénierie ajoute une étape amont : retrouver les données manquantes. La CNC classique part de votre conception et applique la même maîtrise fondée sur le plan.
Pour un prototype, une présérie ou une commande répétée à faible volume, votre demande est bienvenue même sans ancienne pièce à reconstruire.
Notre offre : prototypage CNC
Les prototypes CNC permettent de valider géométrie, assemblage et exigences d’application avant un engagement de production plus important. Nous étudions d’une pièce à quelques dizaines, des supports et panneaux simples aux surfaces complexes.
Métaux et plastiques techniques
- Métaux : Aluminium 6061 et 7075, acier inoxydable, laiton, cuivre et titane.
- Plastiques techniques : ABS, PC, PMMA, POM, PA (nylon), PEEK et autres nuances adaptées.
Précisez nuance et application. Disponibilité, usinabilité, stabilité dimensionnelle et compatibilité de finition sont confirmées au devis.
Usinage et tolérances
La voie peut utiliser fraisage trois, quatre ou cinq axes, tournage ou tournage-fraisage. Certaines caractéristiques critiques peuvent être étudiées jusqu’à ± 0,01 mm selon taille, géométrie, matière, bridage et méthode de mesure. Nous confirmons les exigences sur le plan au lieu d’appliquer cette valeur à chaque surface.
Finitions et livrables
Anodisation, microbillage, dépôt métallique, peinture, polissage et marquage laser peuvent être inclus lorsque adaptés. Convenir avant usinage de l’épaisseur, des filetages ou ajustements masqués et des critères d’aspect. Livrables : pièces finies et enregistrements convenus ; des rapports dimensionnels détaillés peuvent être spécifiés.

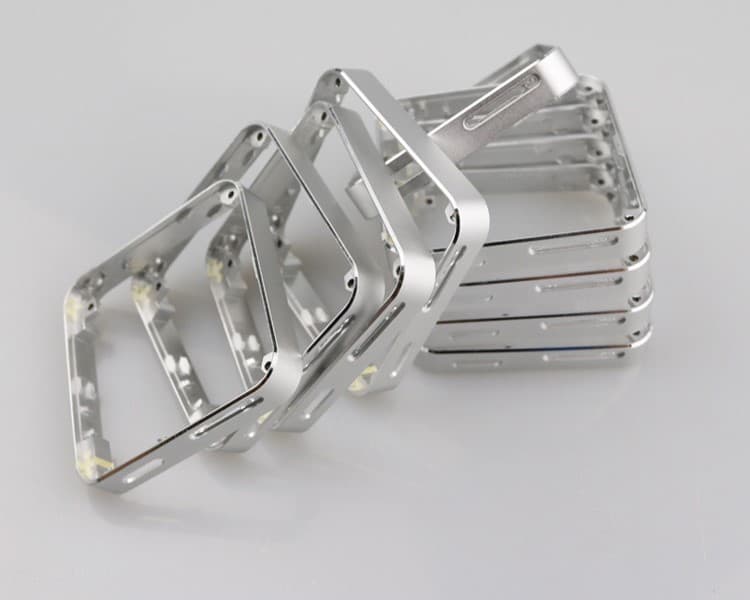

Usinage CNC en petites séries : généralement 10 à 500 pièces
Après validation du prototype, les clients ont souvent besoin d’une présérie plutôt que d’une ligne de masse. Nous étudions cette plage avec taille de lot, procédé et prix adaptés au plan.
Pourquoi envisager la CNC avant l’outillage ?
- Souplesse de conception : Modifier CAO et plans approuvés avant d’investir dans des moules de production. L’outillage peut évoluer, mais cela ajoute parfois coût et délai.
- Moins d’engagement d’outillage : Éviter un moule lorsque pièce et quantité conviennent à l’usinage.
- Matière guidée par l’application : Choisir une nuance usinable adaptée plutôt qu’un procédé de moulage par défaut.
- Économie liée au volume : Comparer réglage, coût unitaire, finition et demande future. La CNC n’est pas automatiquement moins chère à toute quantité.
Applications habituelles
Validation client, production transitoire pendant l’outillage, produits personnalisés et marchés de niche avec exigences matière ou ajustements peuvent bénéficier d’une petite série usinée.
Le processus derrière chaque lot
Prototype et lot récurrent exigent une définition claire. Profondeur de contrôle et échantillonnage s’adaptent à l’application ; révisions et approbation matière restent centrales.
Revue de fabricabilité
Examiner parois minces, poches profondes, angles intérieurs, accès outil et interfaces. Résoudre les modifications et approuver la révision avant usinage.
Vérification matière
Confirmer la nuance au dossier. Convenir des certificats et substitutions autorisées avant production.
Bridage et préparation
Planifier et vérifier fixation, références, parcours d’outil et séquence pour répéter les caractéristiques critiques.
Inspection du premier article

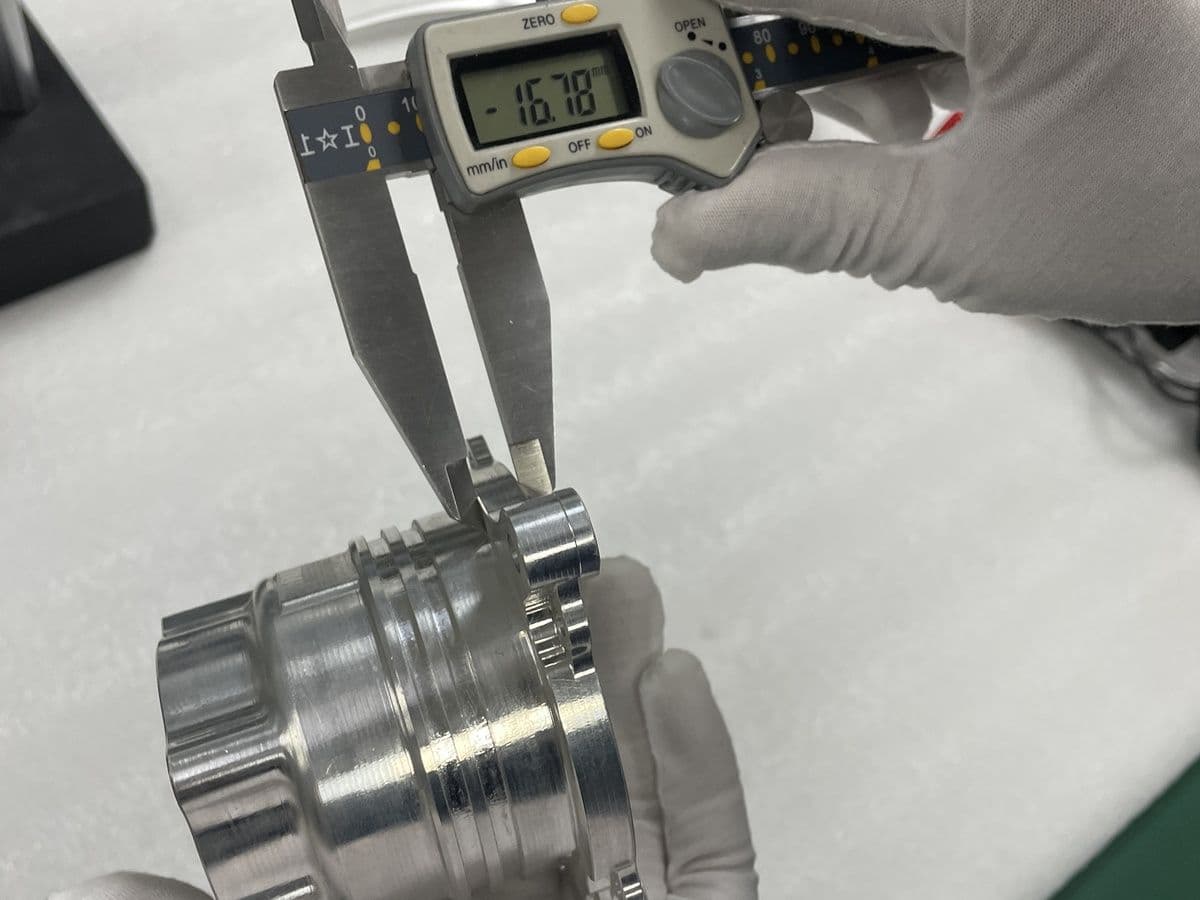

Contrôler cotes, ajustements et GD&T convenus. Obtenir l’approbation requise avant le reste du lot.
Contrôle en cours
Vérifier les caractéristiques aux intervalles convenus, gérer l’usure outil et conserver les enregistrements requis.
Finition et assemblage si prévus
Appliquer anodisation, dépôt, peinture, marquage ou assemblage léger. Protéger les ajustements et intégrer les effets du revêtement.
Contrôle final et expédition
Vérifier l’état fini, quantité et révision ; fournir rapport dimensionnel et documents convenus.
L’acceptation finale intervient après toute finition pouvant affecter dimensions ou aspect. Un contrôle avant anodisation ne prouve pas l’état livré.

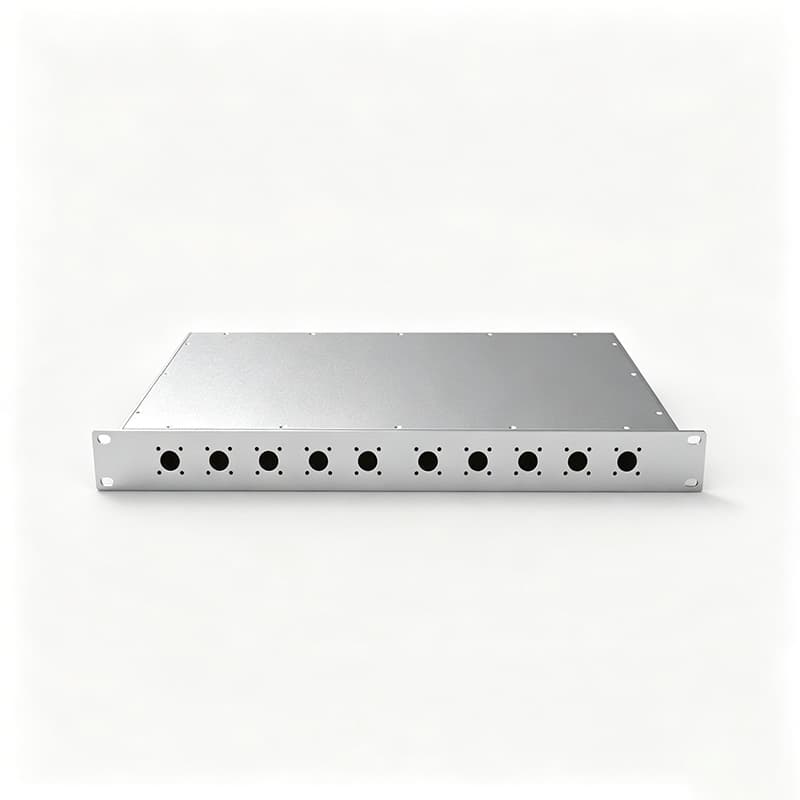

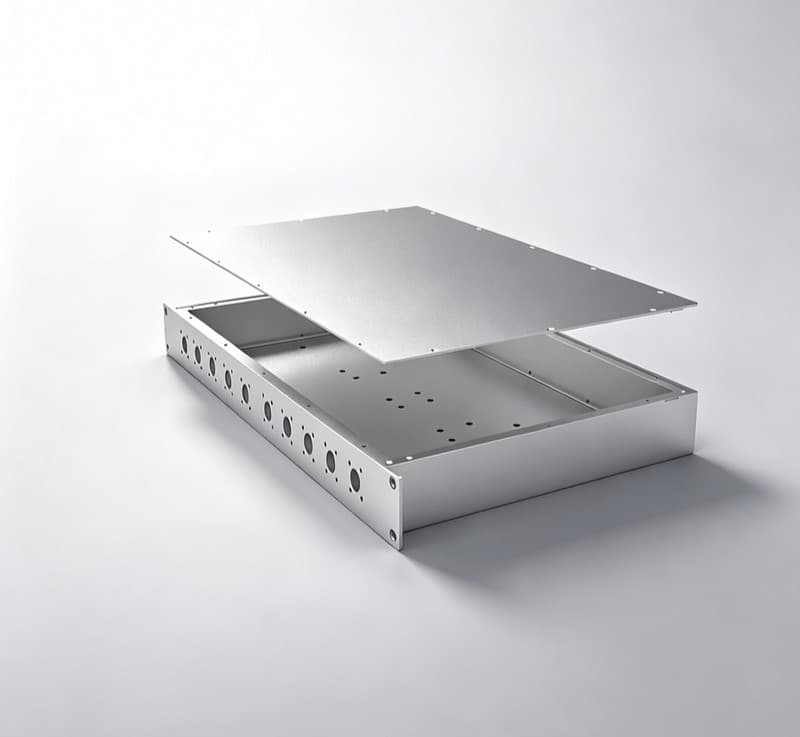

Projet détaillé : 50 ensembles de boîtiers audio en aluminium
Un client audio professionnel demandait 50 ensembles pour une présérie de processeurs d’effets de console. Le boîtier devait accueillir la carte, permettre l’assemblage et respecter aspect, blindage et exigences thermiques spécifiés.
| Pièce | Boîtier aluminium de processeur audio |
|---|---|
| Dimensions | 483 × 45 × 290 mm |
| Matière | Aluminium 6063 |
| Finition | Anodisation argent mat |
| Quantité | 50 ensembles |
| Exigences principales | Géométrie des plis et répétabilité des trous ; blindage et thermique examinés selon application |
Le défi d’assemblage
Plusieurs surfaces formées et trous de montage composaient le boîtier. Un angle de pliage du dessin initial interférait avec l’espace de la carte. Produire sans revue aurait créé une collision.
Notre intervention
- Interférence identifiée en revue ; modification d’angle approuvée sans compromettre aspect ou fonction convenus.
- Aluminium 6063 spécifié avec une voie de formage étudiée pour la pièce.
- Pliage à commande numérique et usinage précis des interfaces ; contrôle ± 0,1 mm spécifié pour les positions concernées.
- Anodisation argent mat et approbation du premier article avant la suite du lot.
Résultat rapporté : Les 50 ensembles ont été livrés selon les spécifications, assemblés sans reprise et ont permis la présérie dans le calendrier du projet.
Ce projet combine formage et usinage : le pliage CNC n’est pas du fraisage CNC. Les résultats illustrent fabricabilité et coordination, pas une garantie universelle de blindage, d’absence de reprise ou de délai fixe.
Autres applications d’usinage CNC
Les images présentent pièces, vues complémentaires et détails des projets fournis. Les descriptions de procédé et matière doivent être confirmées dans le dossier de chaque projet.

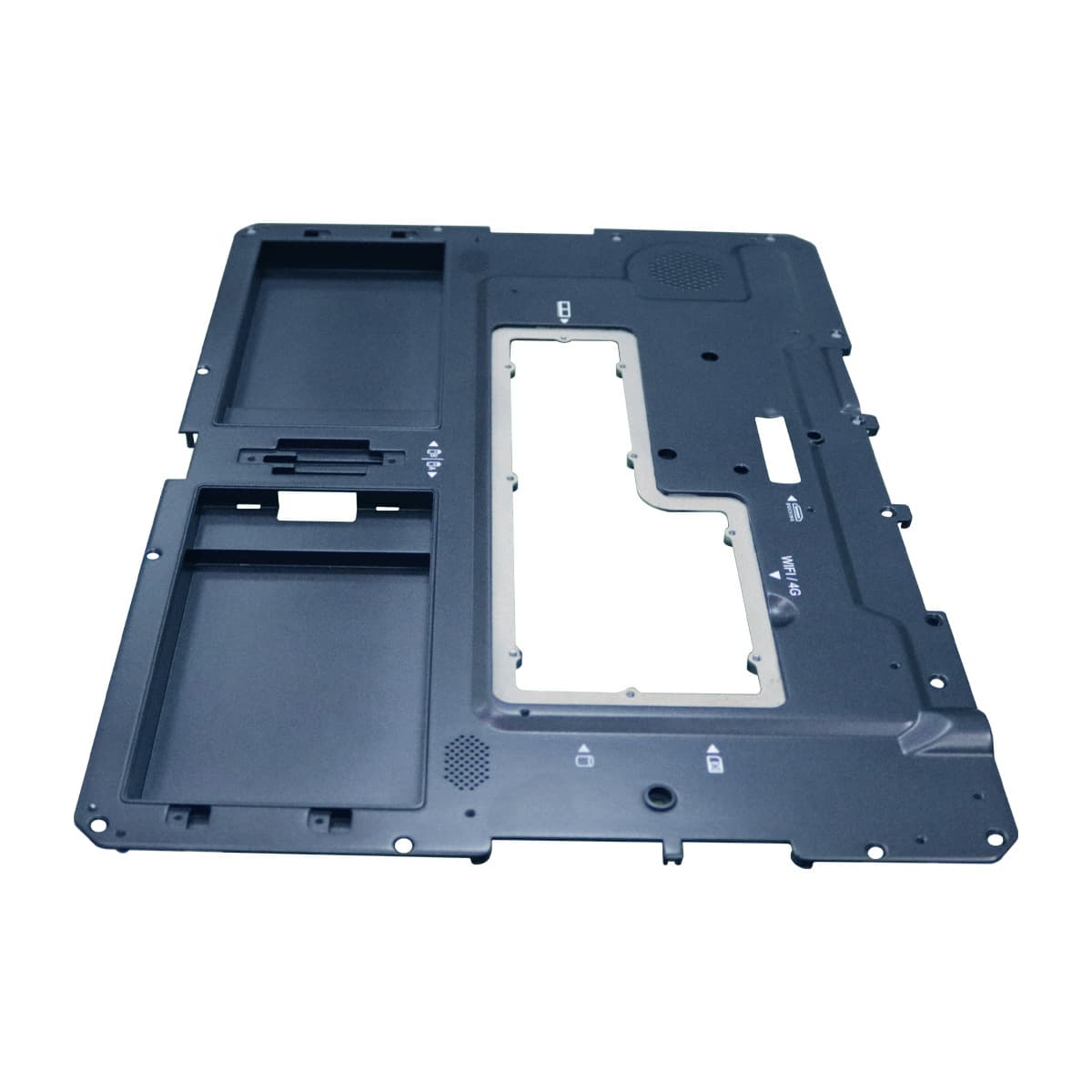

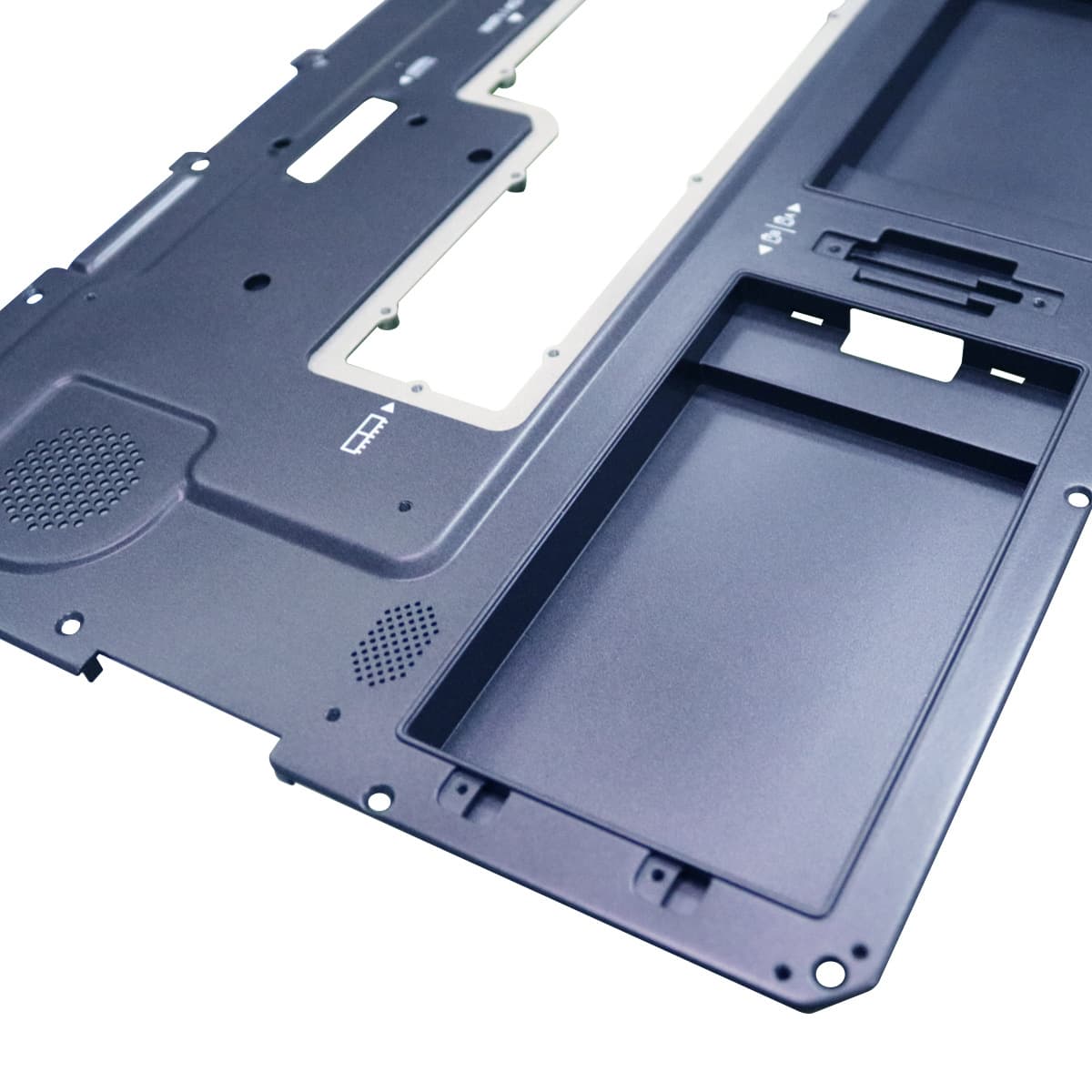

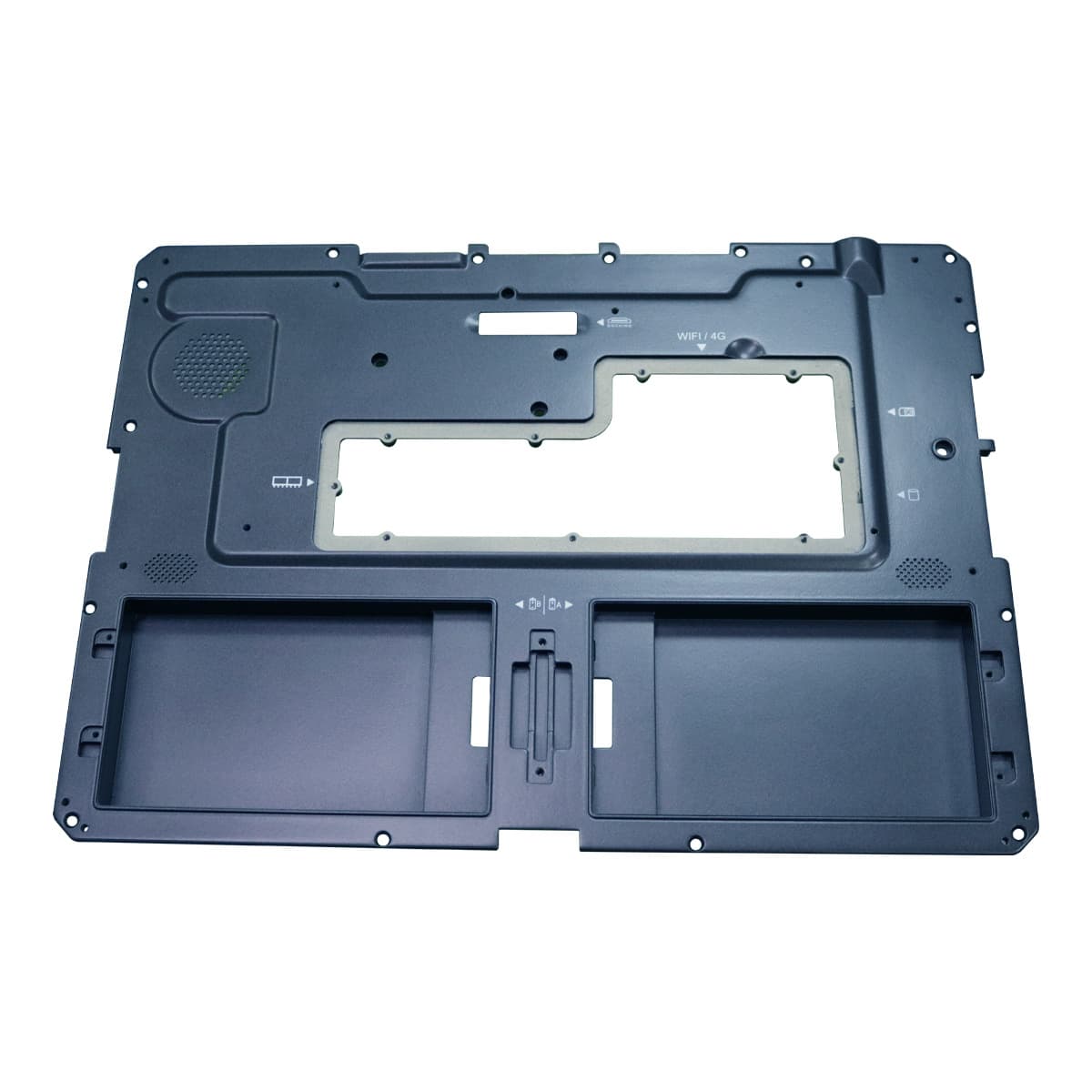

Prototype de panneau informatique
Découpes, trous et jeux d’assemblage exigent un plan d’usinage fondé sur le dessin. PC, ABS et aluminium sont des choix distincts, pas des descriptions interchangeables d’un même composant.
Panneau : découpes, trous et détails d’assemblage.

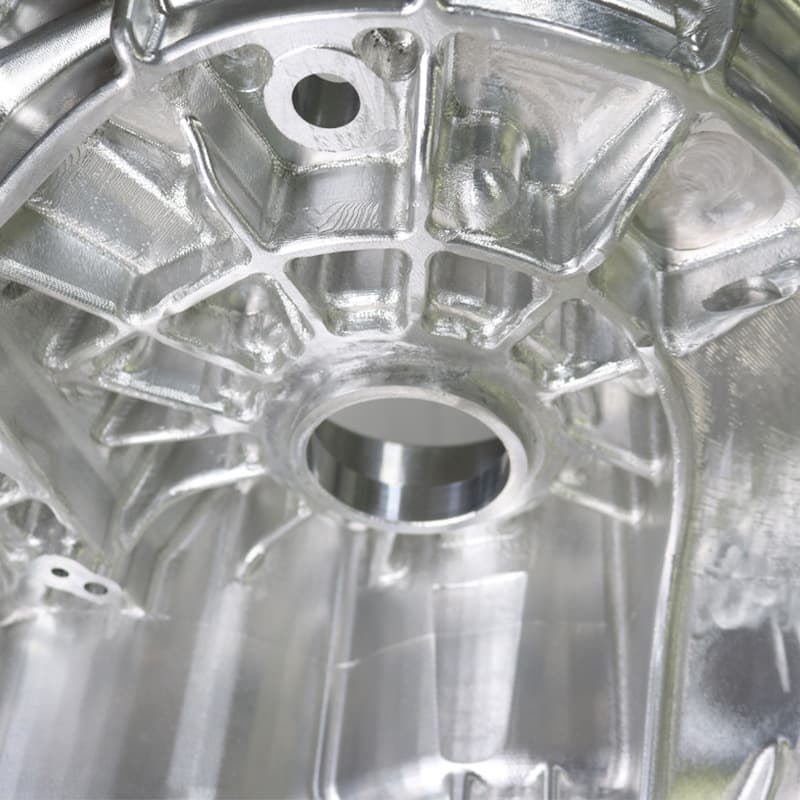

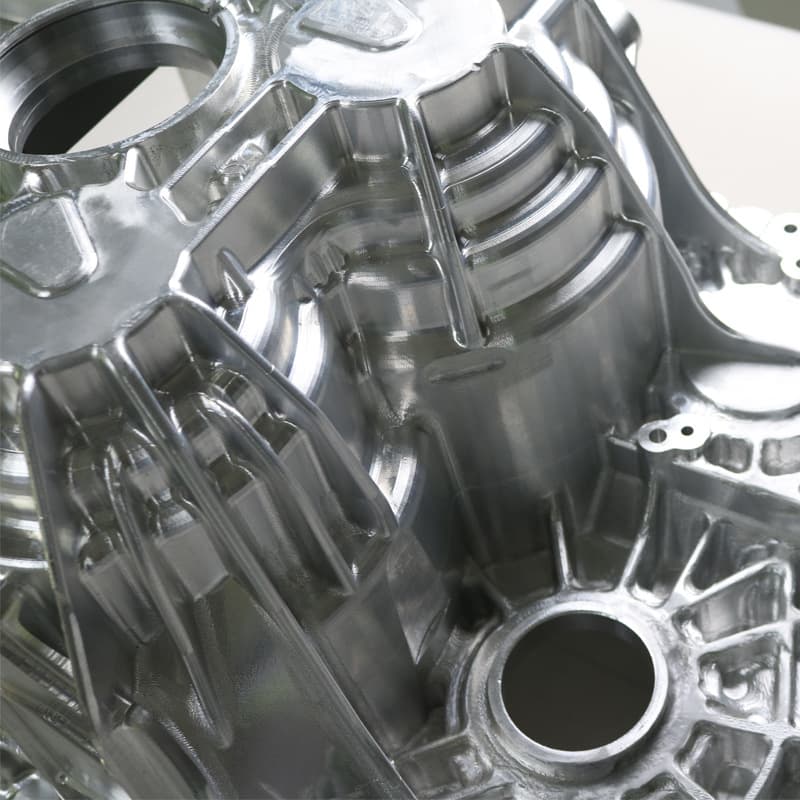

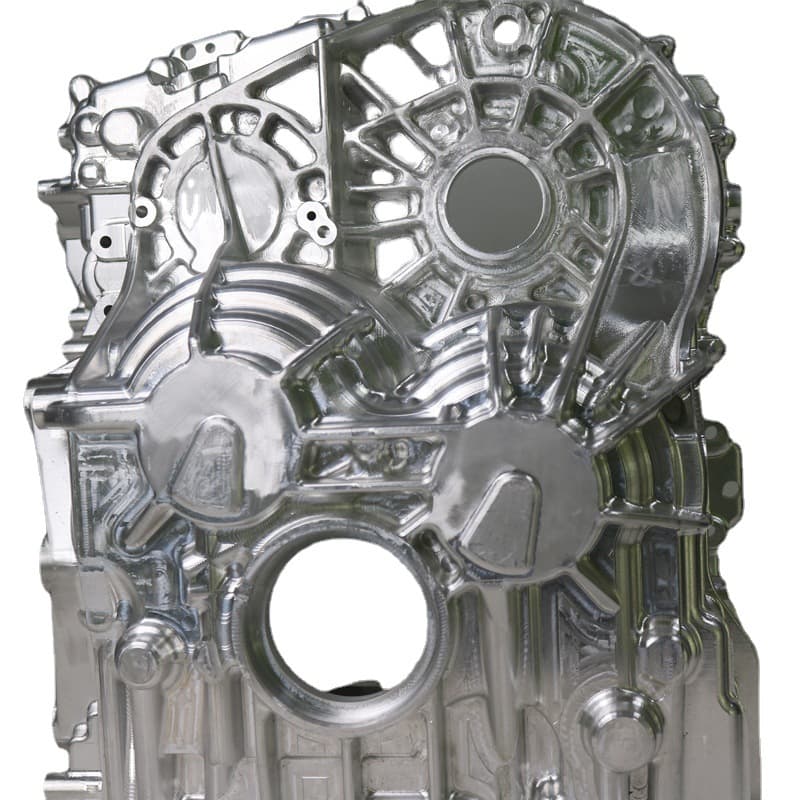

Prototype complexe en aluminium de précision
La géométrie exige accès outil, bridage stable et contrôle des interfaces. L’exemple fourni indique 0,1 mm ; cotes déterminantes et méthode d’acceptation sont définies au plan.
Prototype aluminium : géométrie, interfaces et détails usinés.

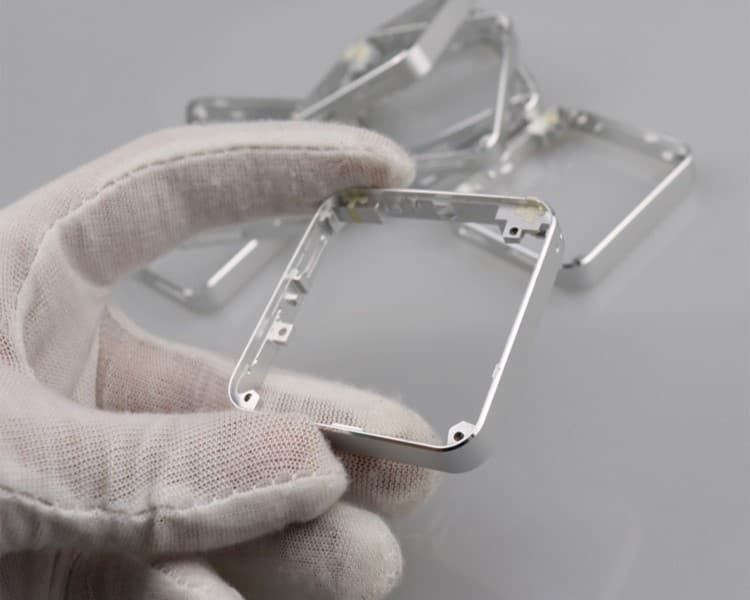

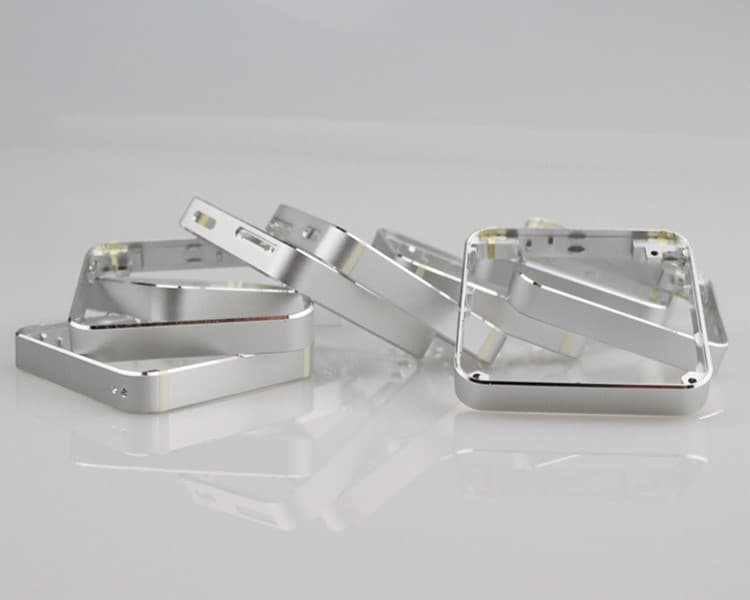

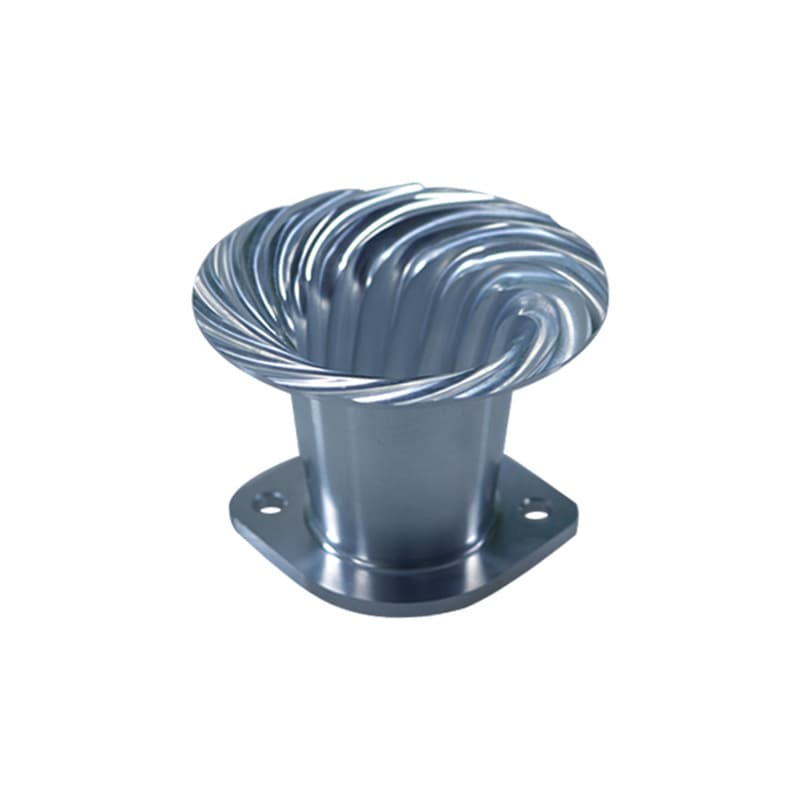

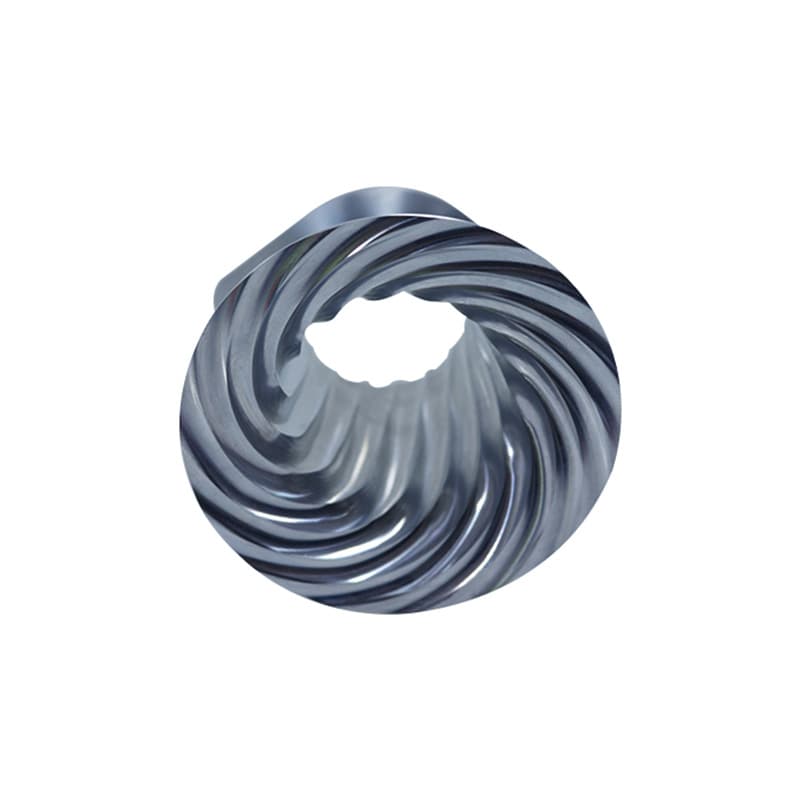

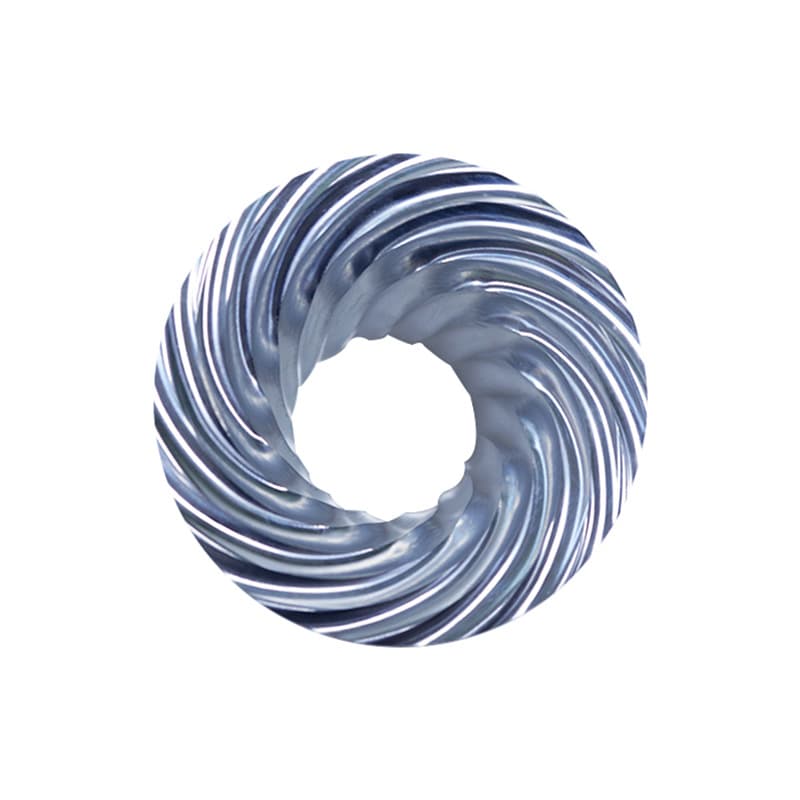

Usinage de précision avec polissage
Polissage et brossage modifient aussi arêtes et ajustements. Convenir des dimensions protégées et de l’aspect. Les minimums sont confirmés par commande, pas imposés uniformément à 50 pièces.
Composant poli : surfaces finies et fonctions protégées.

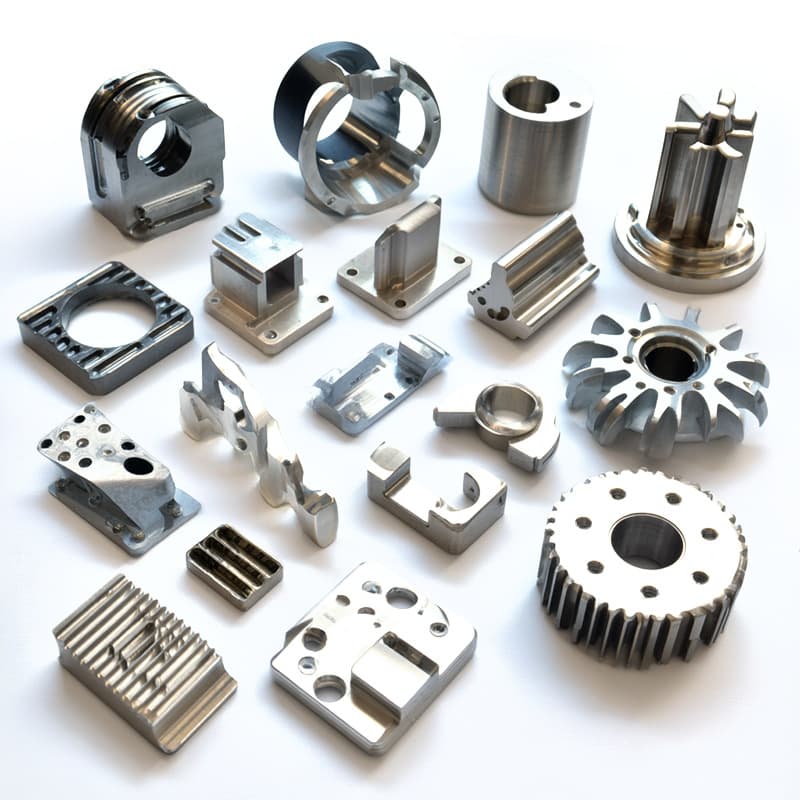

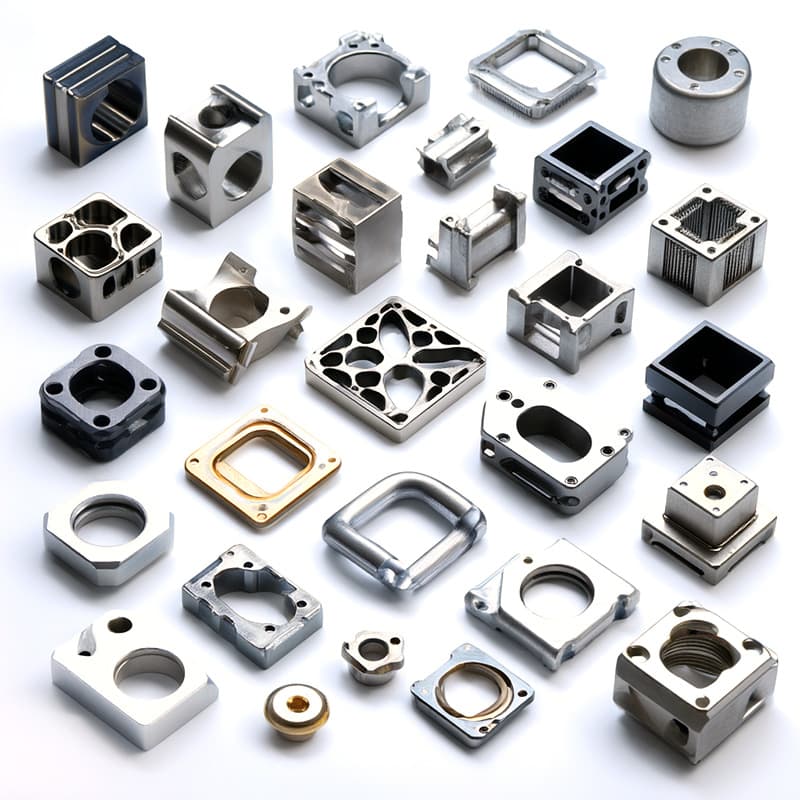

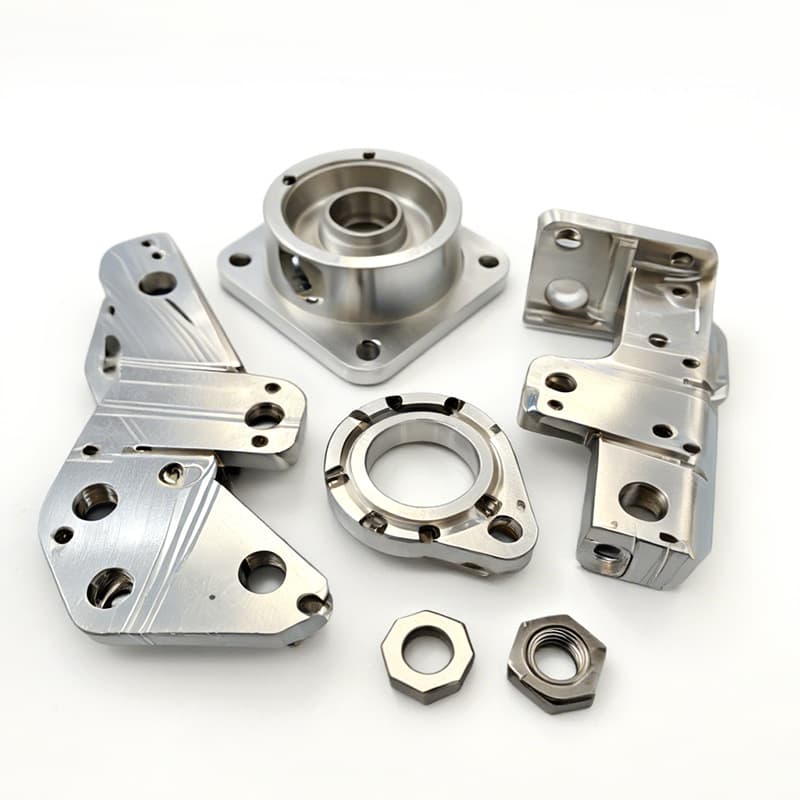

Pièces métalliques non standard
Fraisage, tournage, électroérosion, tôlerie et emboutissage sont des opérations distinctes. Géométrie, matière, outillage et quantité orientent la voie, sans qualifier tout procédé métallique de fraisage CNC.
Pièces personnalisées : procédé adapté à la géométrie et quantité.
Documents qualité des commandes CNC classiques

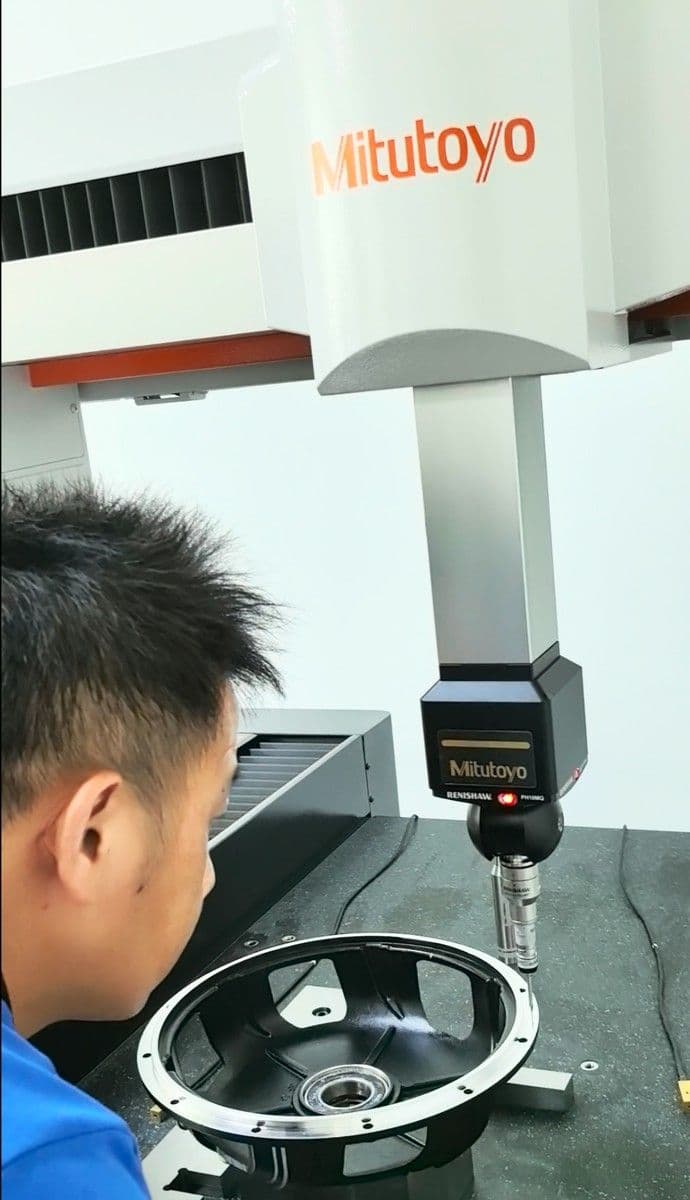

Indiquez au devis les besoins achats ou techniques. Le dossier convenu peut inclure certificats matière, rapports de cotes critiques, MMT ou premier article, finition et traçabilité de lot reliée aux révisions.
Si un certificat de système qualité précis est requis, signalez-le à la réception pour confirmer voie applicable et documents actuels. Contrôle et documentation doivent convenir à l’application ; un logo décoratif ne les remplace pas.
Rétro-ingénierie et CNC classique : la même maîtrise par le plan
Les deux voies exigent références fonctionnelles, tolérances réalistes et plan de mesure. Certains projets de récupération contrôlent les surfaces à 0,1 mm ; certaines fonctions CNC peuvent justifier ± 0,01 mm. Ce sont des exigences différentes, pas une précision universelle.
Indiquez quels ajustements, alésages, motifs de perçage et surfaces comptent le plus. Nous examinerons les exigences et conviendrons du contrôle de l’état livré.
Vous cherchez un usineur CNC ? Envoyez votre plan.
Que vous connaissiez Mechonus par la rétro-ingénierie ou nous découvriez, vous pouvez demander directement un prototype ou une petite série CNC.
Pour préparer un devis utile
- CAO et plan : STEP ou format convenu, plan 2D coté et révision si disponibles.
- Matière : Nuance exacte et traitement thermique éventuel.
- Quantité : Prototypes, taille de lot et demande répétée prévue.
- Exigences critiques : Cotes, ajustements, GD&T, filetages et rugosité.
- Finition et aspect : Revêtement, couleur, masquage et surfaces esthétiques.
- Livraison et documents : Date, destination et enregistrements de contrôle ou traçabilité.
Nous examinerons la fabricabilité et chiffrerons procédé, calendrier et contrôle convenus. Signalez les exigences manquantes d’un plan incomplet pour les résoudre avant production.
Envoyer CAO ou plan pour un devis CNC →Questions fréquentes
Acceptez-vous la CNC sans rétro-ingénierie ?
Oui. Avec CAO ou plan disponible, nous étudions prototypage et petite série. Un projet déjà défini ne nécessite pas de rétro-ingénierie.
Quelles quantités peuvent être chiffrées ?
Pièce unique, quelques dizaines et lots généralement de 10 à 500. Faisabilité, minimum et prix dépendent de géométrie, matière, réglages et finition.
Quelles matières spécifier ?
Aluminium 6061/7075, inox, laiton, cuivre, titane ; ABS, PC, PMMA, POM, PA et PEEK. Précisez la nuance ; disponibilité et aptitude sont confirmées au devis.
Quelles tolérances CNC ?
Certaines caractéristiques peuvent être étudiées jusqu’à ± 0,01 mm. Ce n’est pas une tolérance globale : taille, géométrie, matière, bridage, finition et mesure déterminent les limites confirmées au plan.
Proposez-vous anodisation et autres finitions ?
Oui lorsque adaptés : anodisation, microbillage, dépôt, peinture, polissage, marquage. Définir aspect, épaisseur et ajustements ou filetages masqués au devis ; contrôler après finition.
Que transmettre pour un devis ?
CAO, plan 2D, nuance, quantité, cotes critiques et GD&T, finition, livraison et documents. Identifier révision et interfaces pour une définition claire.
Quand préférer la petite série CNC à l’outillage ?
Pour présérie, production transitoire, personnalisation et designs évolutifs. Comparer usinage, outillage, délai, matière et volume futur. Modifier l’outillage peut coûter et retarder.
À propos de cet article
Cet article décrit le prototypage et les petites séries fondés sur le plan, avec un cas de boîtier anonymisé. Paramètres dépendent de géométrie, matière, équipements, outils et finitions. Tolérances, quantités, documents et engagements de livraison sont confirmés au devis et dans la définition approuvée.
Source : dossiers Mechonus et exigences de fabrication des projets. Les images sont des illustrations éditoriales des exemples fournis et ne remplacent pas les enregistrements de contrôle.
